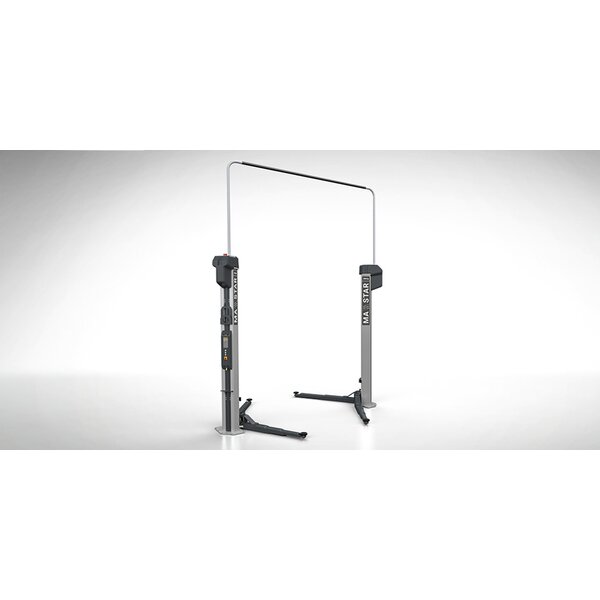

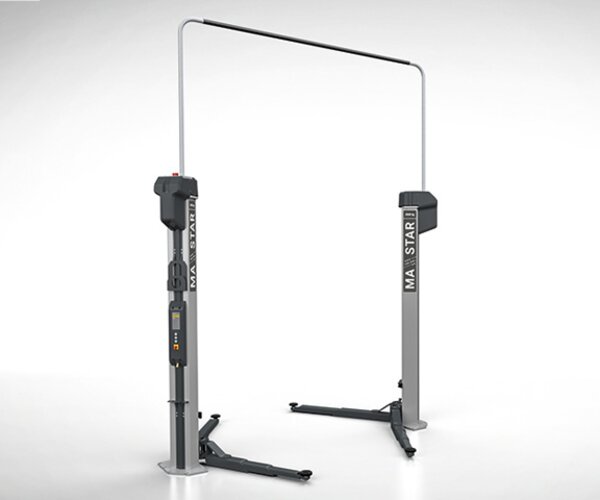

MA STAR 3.5 A VP 251232

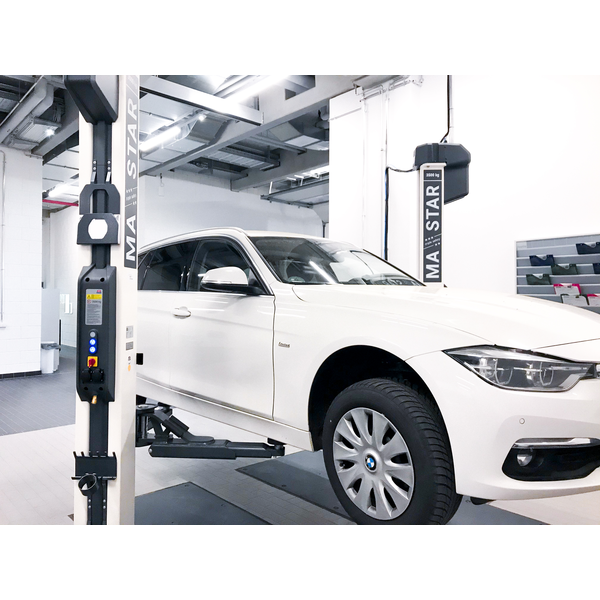

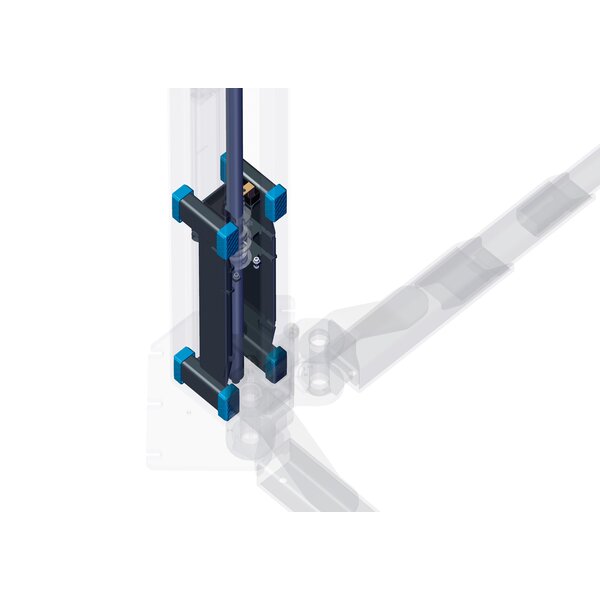

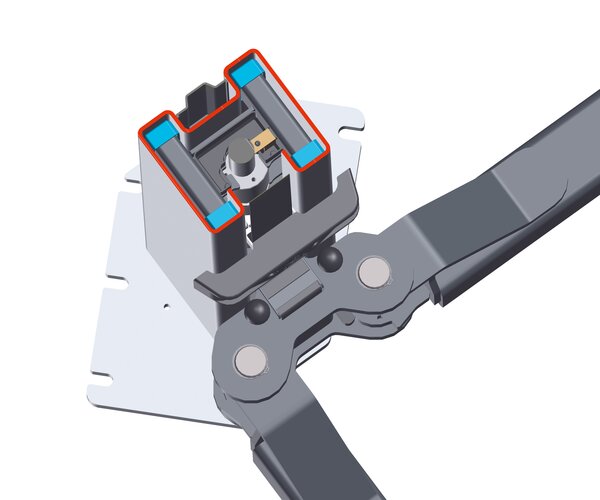

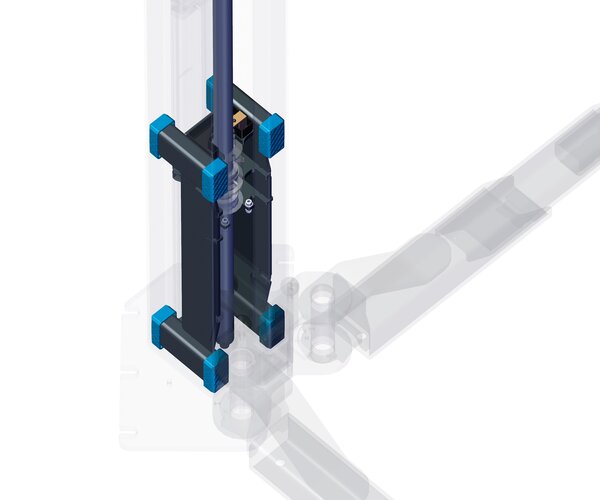

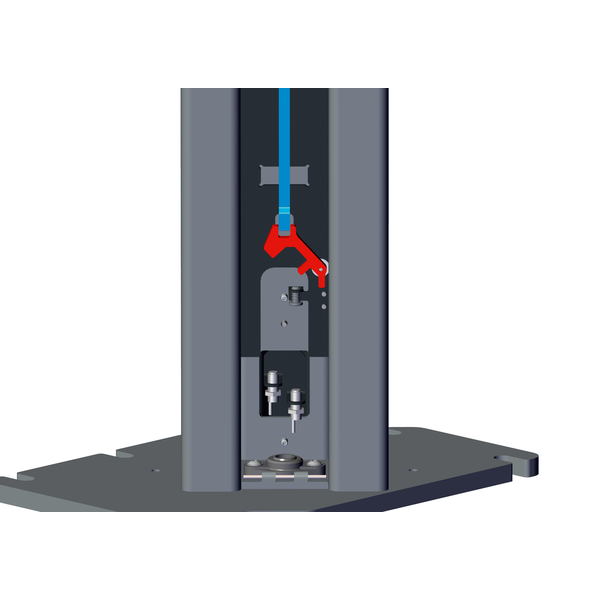

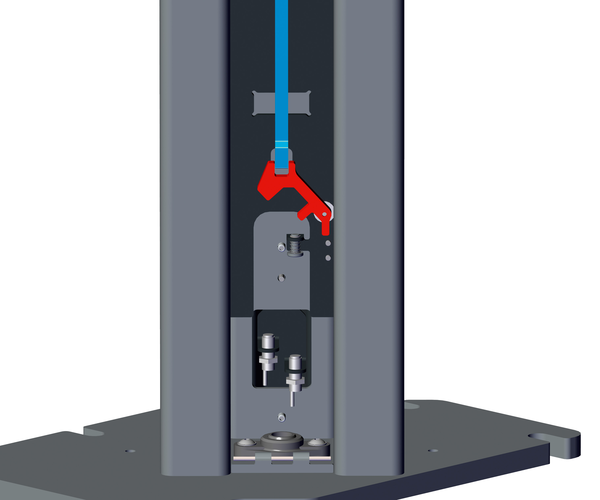

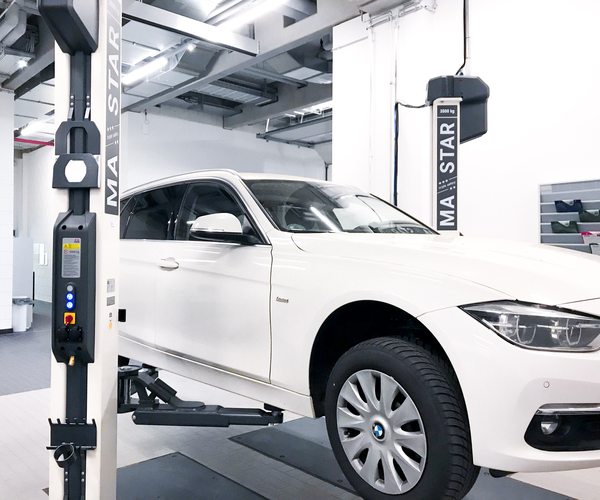

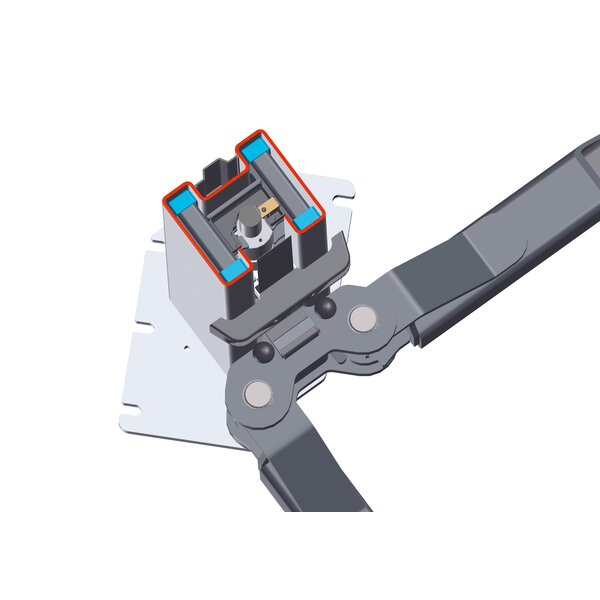

La plataforma elevadora de cinco estrellas, MA STAR 3.5 A, con columnas elevadoras estables y libres de torsión, fabricadas de perfil H rodado, eleva turismos y furgonetas de hasta 3,5 t. Sus columnas giradas en 45º permiten un gran ángulo de apertura de puerta en el vehículo. En su uso, la plataforma elevadora de dos columnas garantiza triple seguridad (triple safety) mediante su paquete huso-tuerca, la detección de rotura de tuerca patentada ("girafa") y el freno de motor. Por lo demás, la MA STAR convence por su puesta en marcha sin complicaciones ("plug and play"), así como por su manejo intuitivo guiado por LED.

Variante COMFORT - con opciones a elegir.

Detalles del producto / volumen de suministro

COMFORT Variante - Opciones seleccionables
(color/Brazos de soporte para vehículos deportivos/
voltaje especial)

  • RAL 7040 -

Descripción:

  • Capacidad de carga 3500 kg
  • triple safety

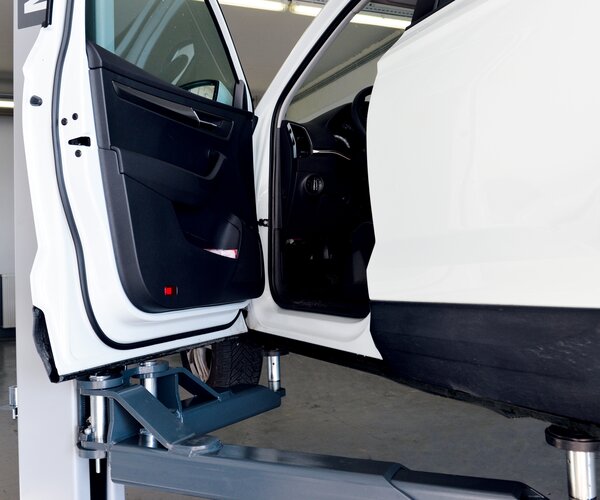

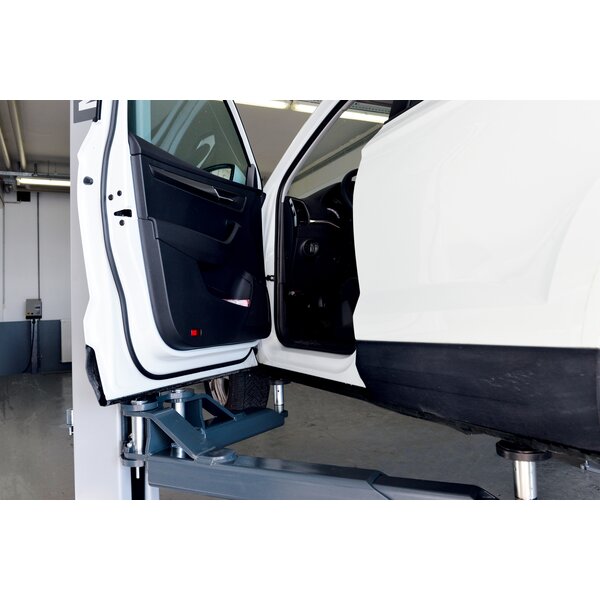

  • Columnas a 45° para gran apertura de puertas des vehículo
  • Brazos de apoyo asimétricos
  • Brazos cortos con capacidad de giro de 180°
  • Ancho de instalación variable
  • Recubrimiento en polvo de alta calidad:
    • Gris ventara, RAL 7040 (Columnas)
    • Gris antracita, RAL 7016 (Horquillas elevadoras, Brazo)


Volumen de suministro:

  • 2 columnas asimétricas con cuadro de mando en la columna de mando
  • 4 Brazos de apoyo asimétricos (2 brazos simples- y dos brazos doblemente telescópicos)
  • Sistema de inserción de platos de apoyo
  • Puente de cables
  • Aceite de husillo (0,5 l)
  • Manual de instrucciones y libro de inspecciones
  • Embalaje de transporte


Descargas

Documentos de venta

Folletos
Folleto MAHA MA-STAR
DE EN
Folleto (Versión para imprimir) MAHA MA-STAR print
DE EN
Ficha Técnica
Ficha técnica MA STAR 3.5 A
DE EN
Ficha técnica (Versión para imprimir) MA STAR 3.5 A
DE EN

Documentación técnica

Manuales de instrucciones
Manual de instrucciones MA STAR
DE EN ES FR
Dibujos de productos

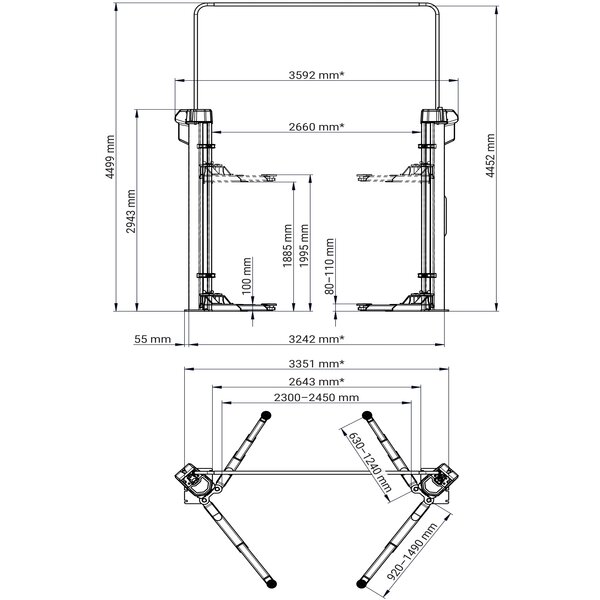

MA STAR 3.5 A Hoja de datos con dimensiones principales
DE EN
MA STAR 3.5 A BMW Data sheet, main dimensions
DE EN
MA STAR 3.5 A MB Hoja de datos con dimensiones principales
DE EN
MA STAR 2.5 A (VZ 971653) Hoja de datos con dimensiones principales
DE EN
MA STAR 3.0 A (VZ 971652) Hoja de datos con dimensiones principales
DE EN

Datos técnicos

Datos técnicos:

Capacidad de carga CE3500 kg
Altura elevación máx.1995 mm
Tiempo de subida/bajada en función de carga aprox. 40/40 s
Altura oscilante brazo completo100 mm
Rango de ajuste platos de apoyo80 - 110 mm
Rango de extensión de los brazos cortos630 - 1240 mm
Rango de extensión de los brazos largos920 - 1490 mm
Ancho total*3592 mm
Medida exterior placas base*3351 mm
Vanode columna exterior*3242 mm
Vano de columna*2660 mm
Ancho de paso2300 - 2450 mm
Altura de columna2943 mm
Altura total (con puente para cables)4499 mm
Potencia motriz2 x 3,0 kW
Alimentación de tensión3/N/PE 400 V 50 Hz
FusibleC16 A
Peso650 kg
Dimensiones del embalaje (LaxAnxAl)2900 x 1100 x 710 mm
Calidad de hormigón requeridaC 20/25
Espesor mínimo de hormigón180 mm

*Dimensión basada en el ancho de paso recomendado 2400 mm
