MA STAR 3.5 S STOCK VP 251231

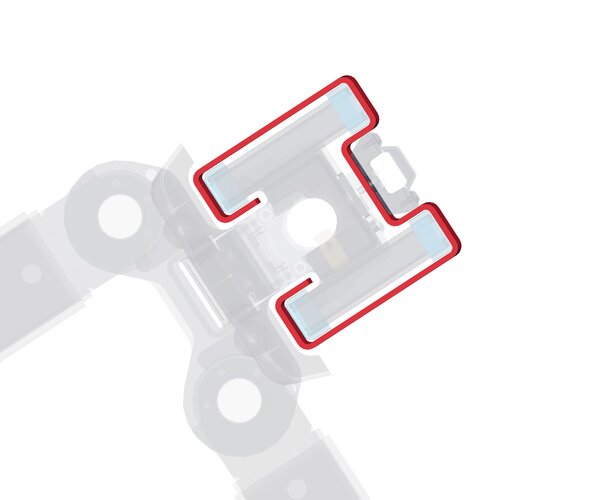

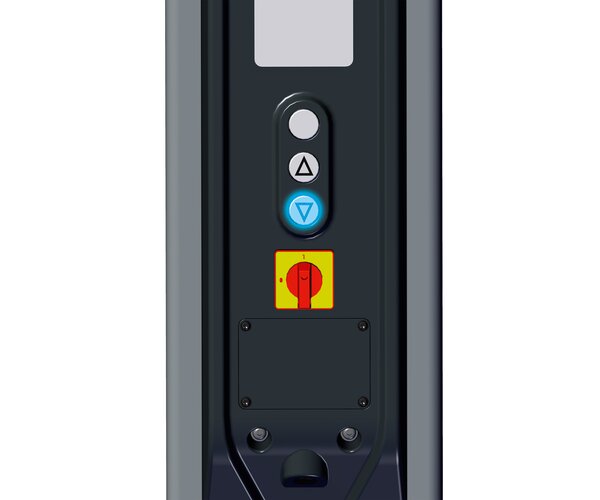

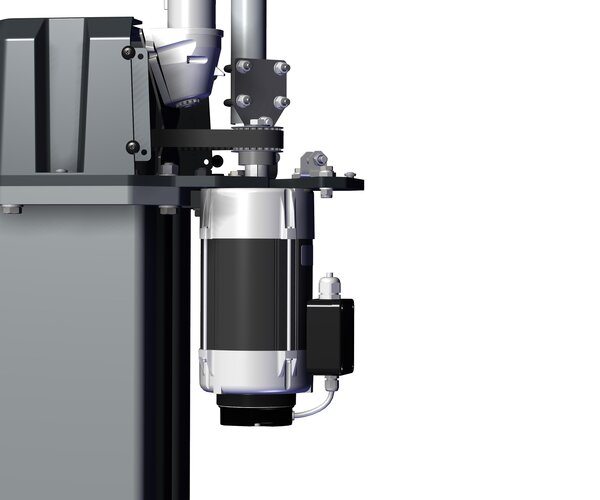

La plataforma elevadora de cinco estrellas, MA STAR 3.5 S, con columnas elevadoras estables y libres de torsión, fabricadas de perfil H rodado, eleva turismos y furgonetas de hasta 3,5 t. Su ancho total es reducido gracias a las columnas simétricas. En su uso, la plataforma elevadora de dos columnas garantiza triple seguridad (triple safety) mediante su paquete huso-tuerca, la detección de rotura de tuerca patentada ("girafa") y el freno de motor. Por lo demás, la MA STAR convence por su puesta en marcha sin complicaciones ("plug and play"), así como por su manejo intuitivo guiado por LED.

Variante STOCK - Disponible en stock.

Detalles del producto / volumen de suministro

STOCK Variante - disponible en stock

  • RAL 7040 -

Descripción:

  • Capacidad de carga 3500 kg
  • triple safety
  • Columnas simétricas para un menor ancho entre columnas
  • Brazos de apoyo simétricos
  • Brazos cortos 95°
  • Ancho de instalaciónvariable
  • Recubrimiento en polvo de alta calidad:
    • Gris ventara, RAL 7040 (Columnas)
    • Gris antracita, RAL 7016 (Horquillas elevadoras, Brazo)


Volumen de suministro:

  • 2 columnas simétricas con cuadro de mando en la columna de mando
  • 4 Brazos de apoyo simétricos (4 brazos doblemente telescópicos)
  • Sistema de inserción de platos de apoyo
  • Puente de cables
  • Aceite de husillo (0,5 l)
  • Manual de instrucciones y libro de inspecciones
  • Embalaje de transporte


Descargas

Documentos de venta

Folletos
Folleto MAHA MA-STAR
DE EN
Folleto (Versión para imprimir) MAHA MA-STAR print
DE EN
Ficha Técnica
Ficha técnica MA STAR 3.5 S STOCK
DE EN
Ficha técnica (Versión para imprimir) MA STAR 3.5 S STOCK
DE EN

Documentación técnica

Manuales de instrucciones
Manual de instrucciones MA STAR
DE EN ES FR
Dibujos de productos
MA STAR 3.5 S Hoja de datos con dimensiones principales
DE EN

Datos técnicos

Datos técnicos:

Capacidad de carga CE3500 kg
Altura elevación máx.1995 mm
Tiempo de subida/bajada en función de cargaaprox. 40/40 s

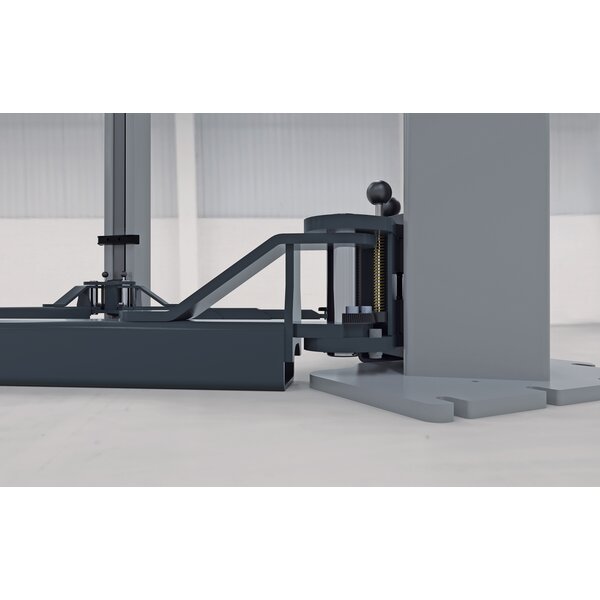

Altura oscilante brazo completo100 mm
Rango de ajuste platos de apoyo80 - 110 mm
Rango de extensión de los brazos630 - 1240 mm
Ancho total*3557 mm
Medida exterior placas base*3307 mm
Vano de columna exterior*3097 mm
Vano de columna*2700 mm
Ancho de paso2200 - 2400 mm
Altura decolumna2943 mm
Altura total (con puente para cables)4499 mm
Potencia motriz2 x 3,0 kW
Alimentación de tensión3/N/PE 400 V 50 Hz
FusibleC16 A
Peso640 kg
Dimensiones del embalaje (LaxAnxAl)2900 x 1100 x 710 mm
Calidad de hormigón requeridaC 20/25
Espesor mínimo de hormigón180 mm

*Dimensión basada en el ancho de paso recomendado 2400 mm
