Detalles del producto / volumen de suministro
Descripción:

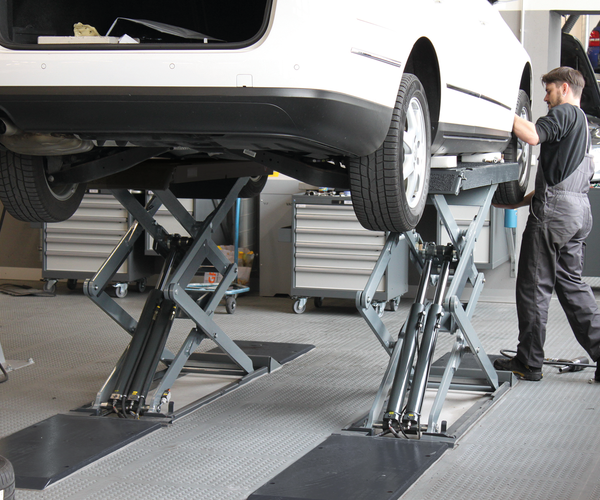

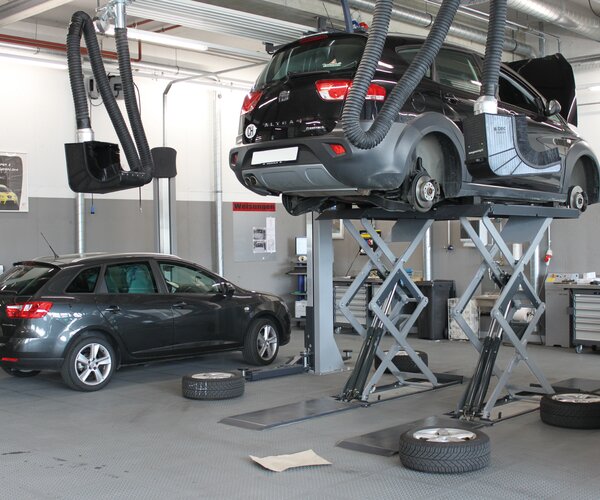

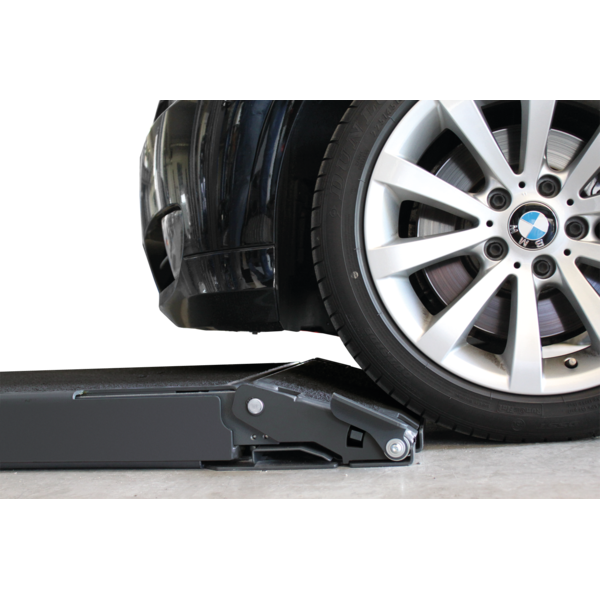

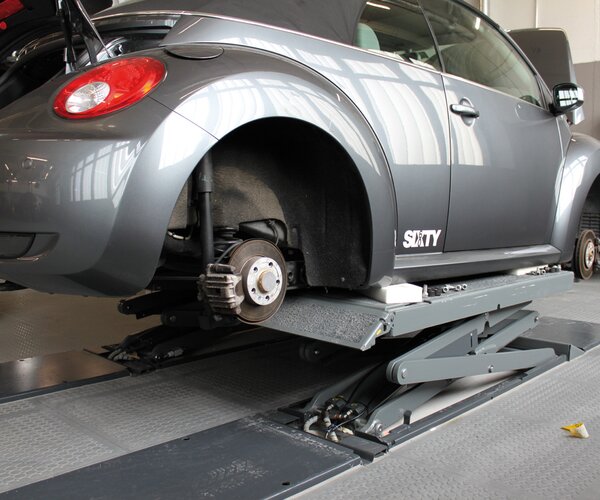

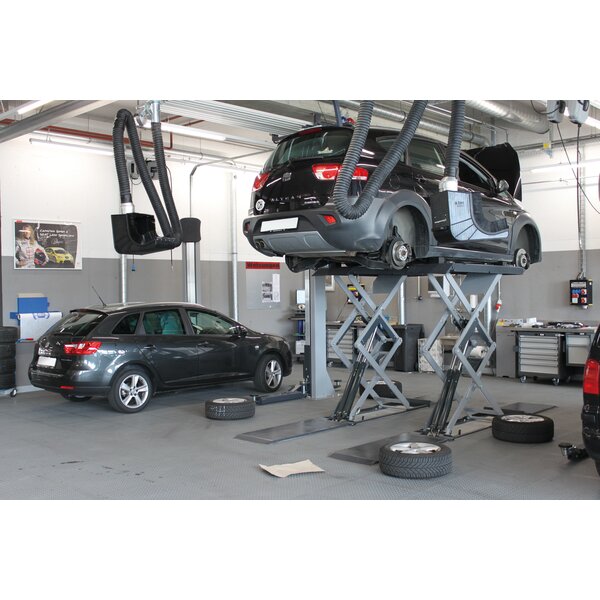

- Elevador de tijeras dobles para instalación sobre suelo con altura de paso muy reducida

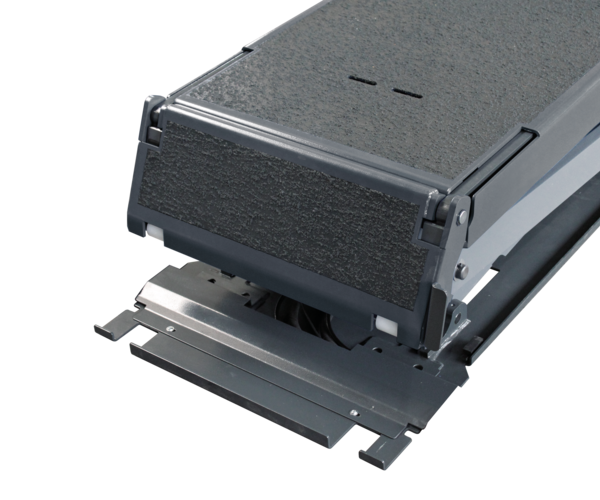

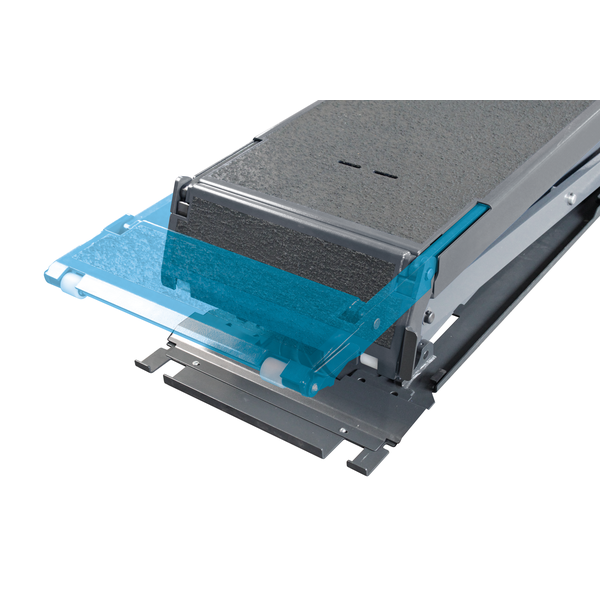

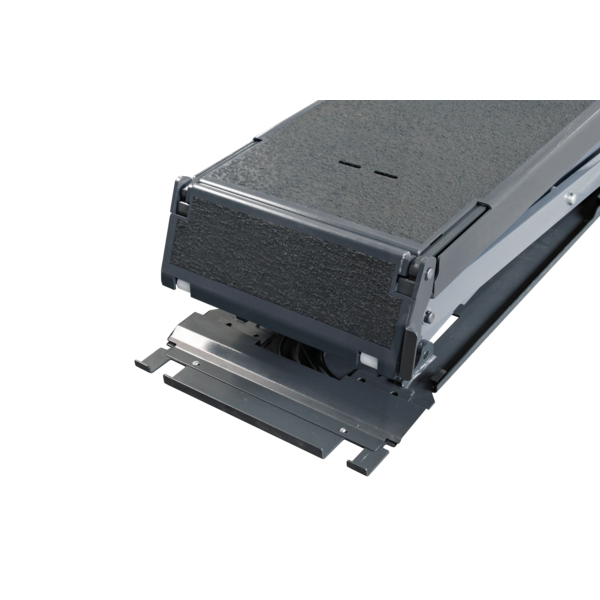

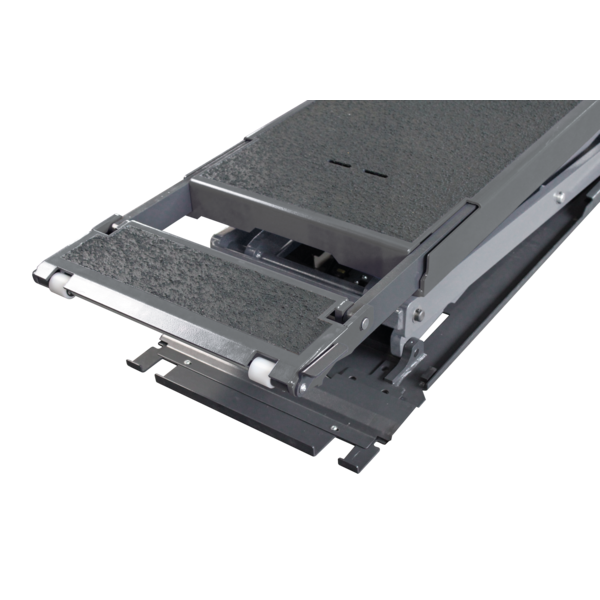

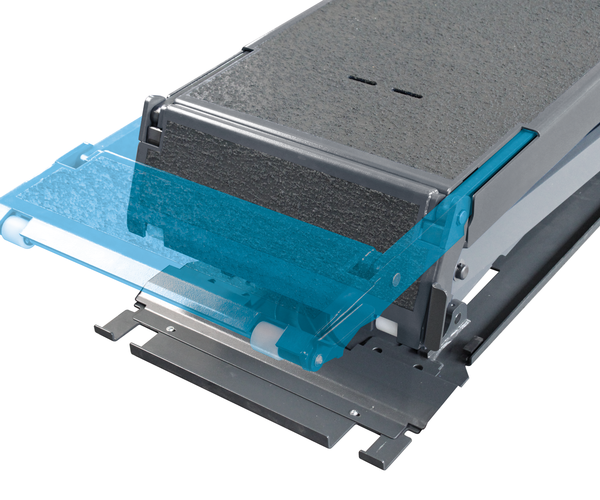

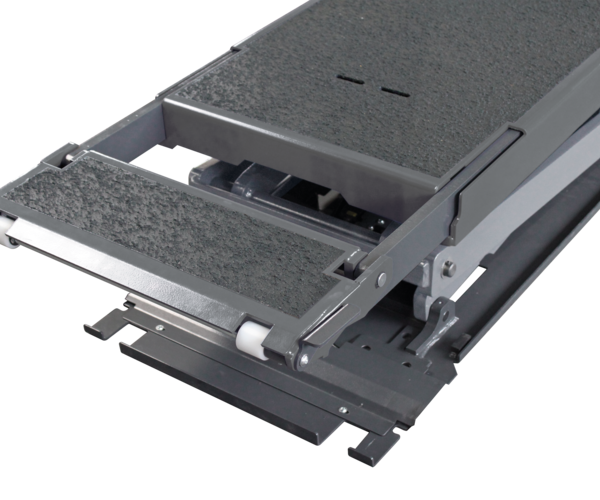

- Alto confort de operación debido a la longitud regulable de forma continua de las placas de apoyo, sin necesidad de volver amover el vehículo
- Placas de apoyo y tapas alargadoras con revestimiento granular para evitar el deslizamiento del vehículo
- Doble seguridad mediante dos cilindros redundantes por lateral de tijera
- No requiere aire comprimido al nonecesitar gatillos de seguridad
- Potencia elevadora completa incluso desde el área inferior de la altura de elevación mediante apoyo de salida del cilindro innovador
- Colocación silenciosa en la posición inferior mediante desacelerador de bajada de serie
- Arranque suave desde la posición inferior para una colocación cuidadosa en el vehículo
- Elevada estabilidad lateral gracias a los brazos del elevador bien dimensionados
- Sin sin conexión mecánica entre las dos tijeras y por tanto sin desniveles peligrosos
- Sencilla funcionalidad de BAJADA DE EMERGENCIA en caso de corte de corriente
- Pintura recubrimiento en polvo de alta calidad:
- Gris antracita, RAL 7016 (Placas de apoyo, Bastidor del suelo)
- Gris ventara, RAL 7040 (Tijeras, Consola de comunicatión)
- El recubrimiento en polvo de dos capas del bastidor del suelo aumenta la protección anticorrosión
- Regulación de sincronismo completamente automática de las placas de apoyo y alta seguridad mediante sistema de medición del recorrido de los cilindros ( sistema de medición de recorrido lineal-absoluto )
- Protección de corte/aplastamiento mediante parada CE
- Rampas de paso largas opcionales para vehículos bajos
Volumen de suministro:
- Elevador de tijeras dobles, modelo: TWIN F IV 3.5 A
- 2 unidades chavetas de paso

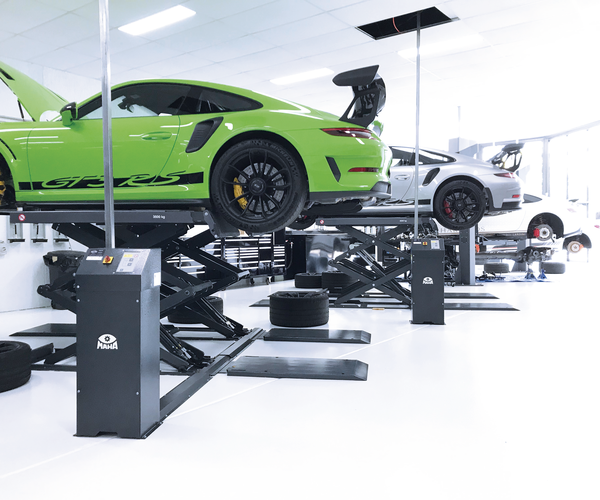

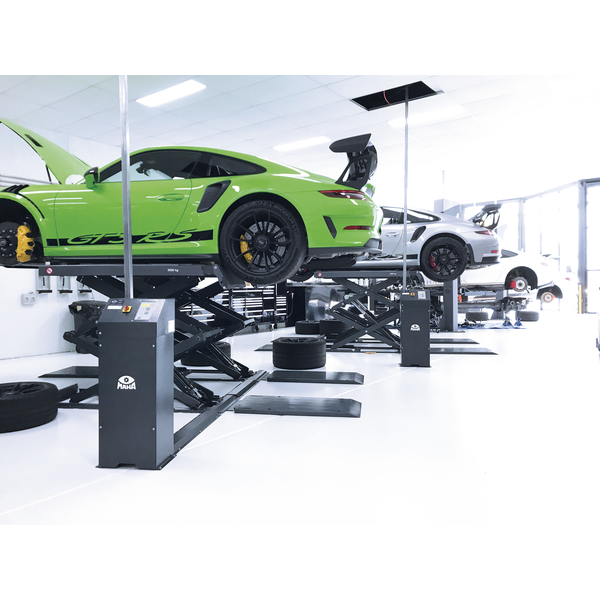

- Pupitre de mando de pie con control y grupo hidráulico
- Interruptor principal con llave
- Tubos hidráulicos para distancia de 2 m entre elevador y grupo
- Chapas protectoras para tubos hidráulicos
- Manual de instrucciones y libro de inspecciones
- Declaración de conformidad CE
- Embalaje de transporte
Descargas
Documentos de venta
| Folletos | ||
|---|---|---|
|
Folleto TWIN
|
||
|
Folleto (Versión para imprimir) TWIN
|
||
| Ficha Técnica | ||
|---|---|---|
|
Ficha técnica TWIN F IV 3.5 A
|
||
|
Ficha técnica (Versión para imprimir) TWIN F IV 3.5 A
|
||
Documentación técnica
| Manuales de instrucciones | ||
|---|---|---|
|
Manual de instrucciones TWIN F IV 3.0 / 3.5
|
||
Datos técnicos
Datos técnicos:
| Capacidad de carga CE | 3500 kg |
| Altura elevación máx. 1920 mm | |
| Tiempo de subida/bajada en función de carga | aprox. 35/35 s |

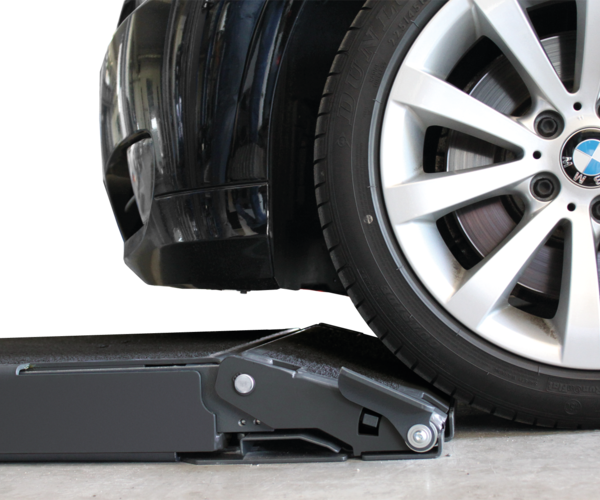

| Altura de paso | 105 mm |
| Ancho placas de apoyo | 605 mm |
| Longitud placas de apoyo | 1550 - 2100 mm |
| Ancho total (recomendado) | 1955 mm |
| Potencia motriz | 2,2 kW |
| Presión de servicio | 270 bar |
| Alimentación de tensión | 3/N/PE 400 V 50 Hz |
| Fusible gG | 16 A |
| Peso incl. embalaje | aprox. 900 kg |
- Dimensionesdel embalaje (La x An x Al) 2100 x 760 x 710 mm
| Cantidad de aceite hidráulico | |
| (no incluido en el volumen de suministro) | aprox. 9 l |
