Detalles del producto / volumen de suministro

Descripción:

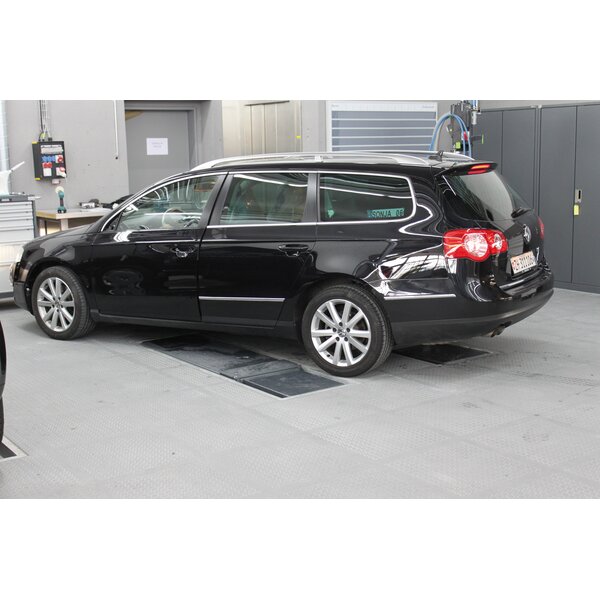

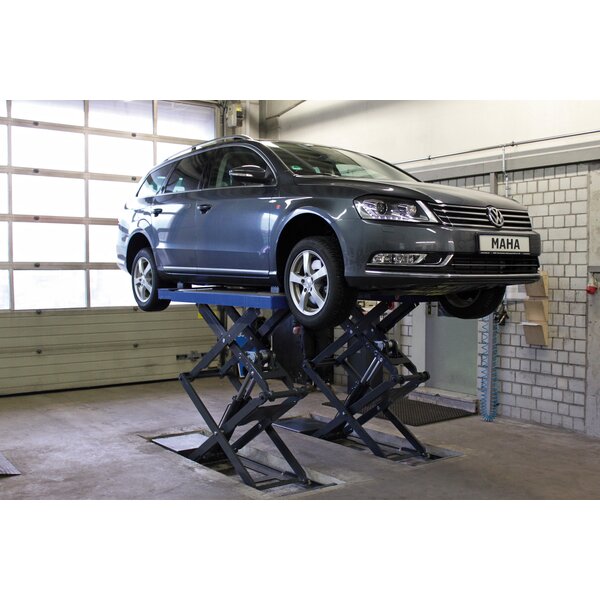

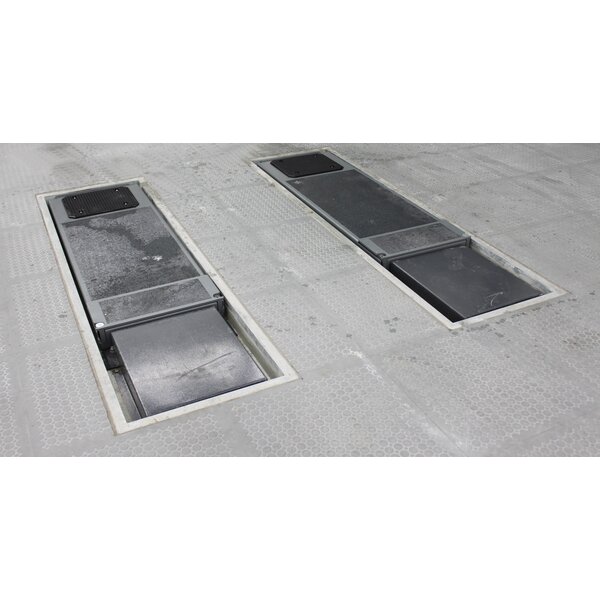

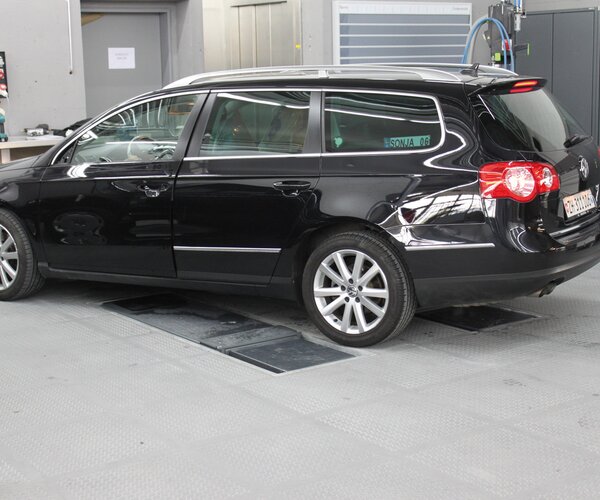

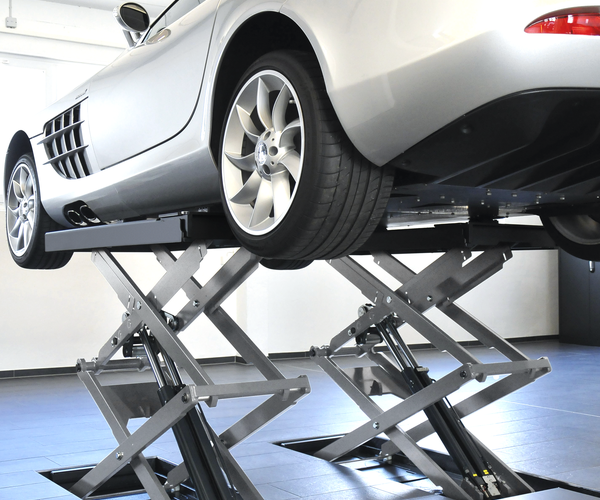

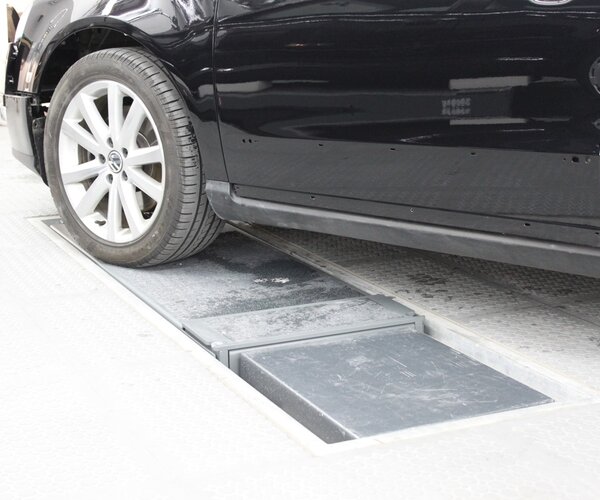

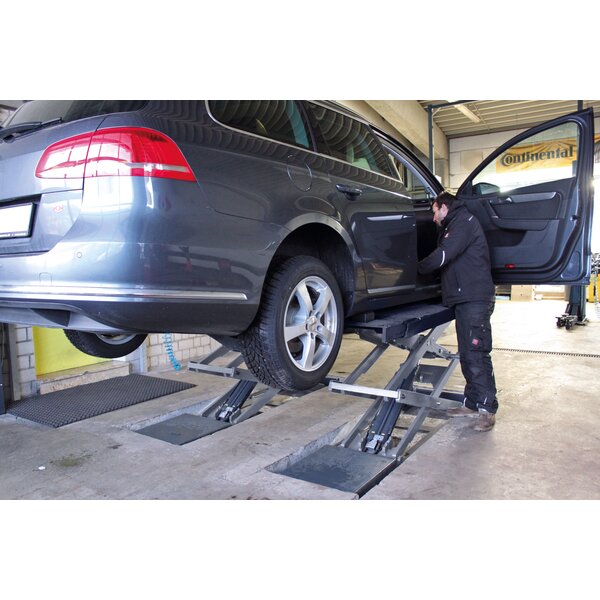

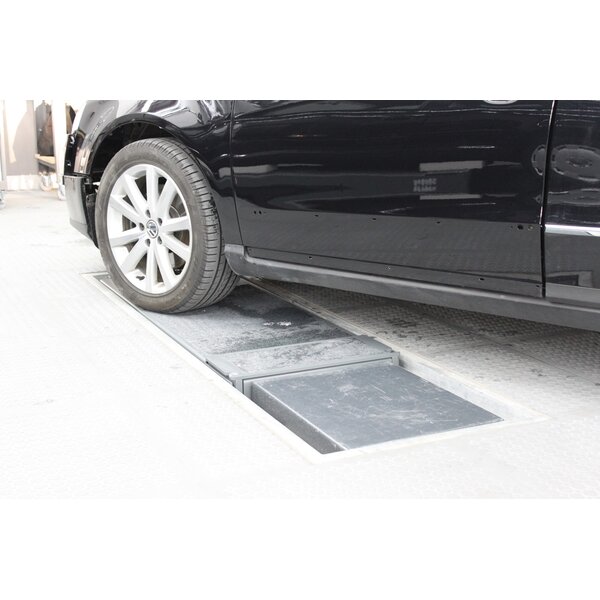

  • Elevador de tijeras dobles para instalación a ras de suelo para un mejor paso del elevador sin grupos constructivos salientes en el área del elevador

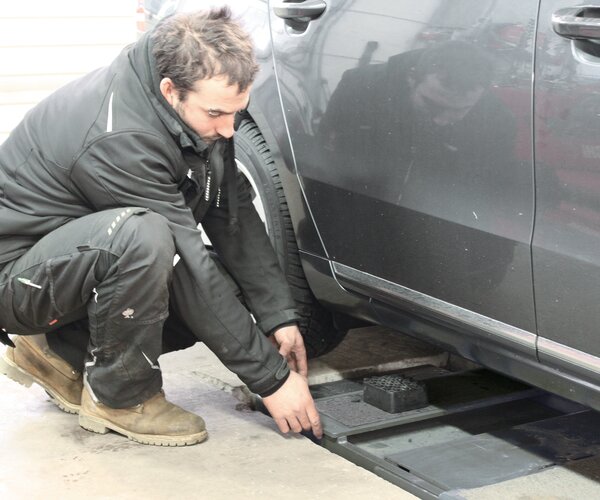

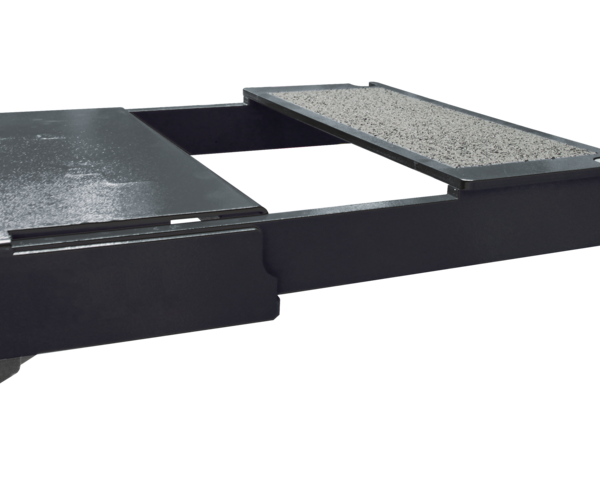

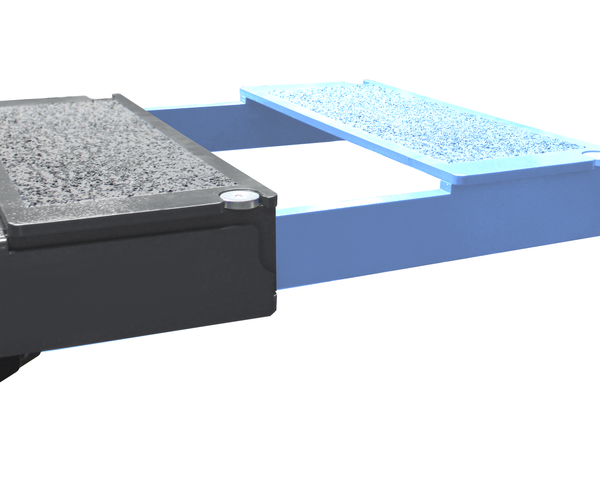

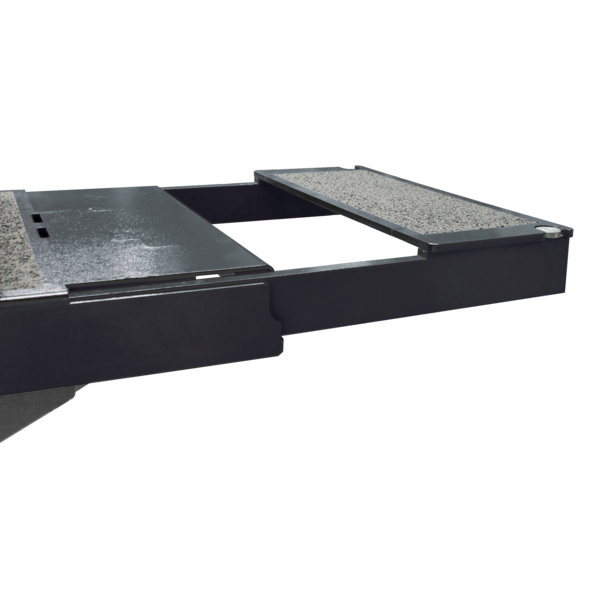

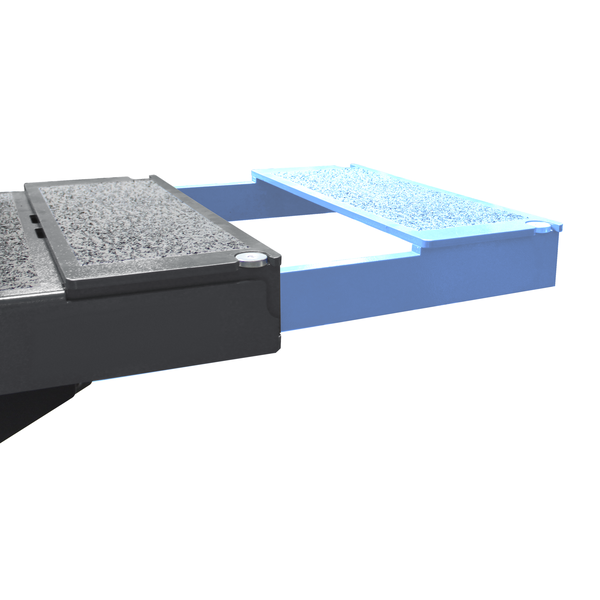

  • Alto confort de operación debido a la longitud regulable de forma continua de las placas de apoyo, sin necesidad de volver a mover el vehículo

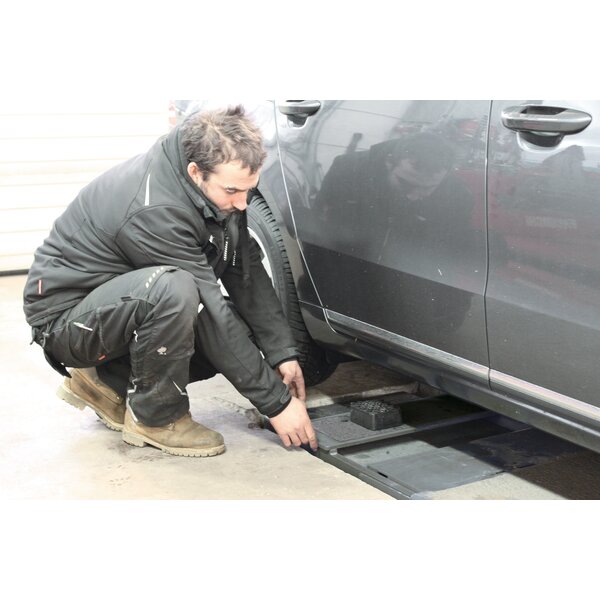

  • Injertos de fundamentación para extraer las placas de apoyo en posición de bajada del elevador evitan la pérdida de tiempo para la elevación para ajustes así como la parada intermedia durante la retracción

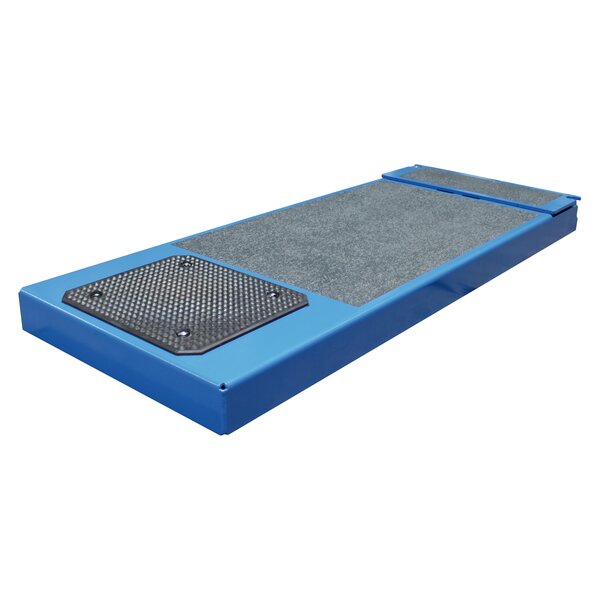

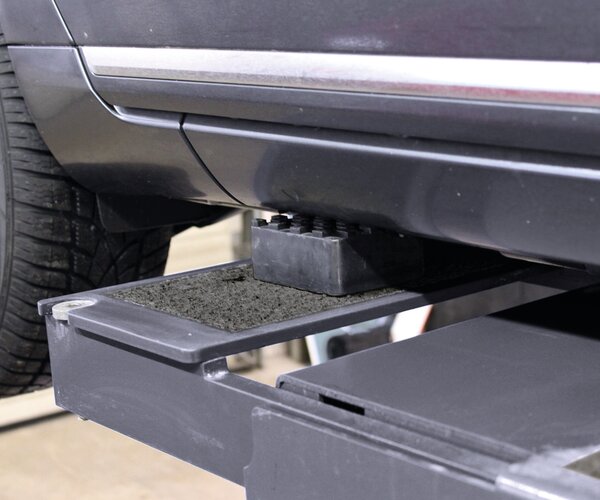

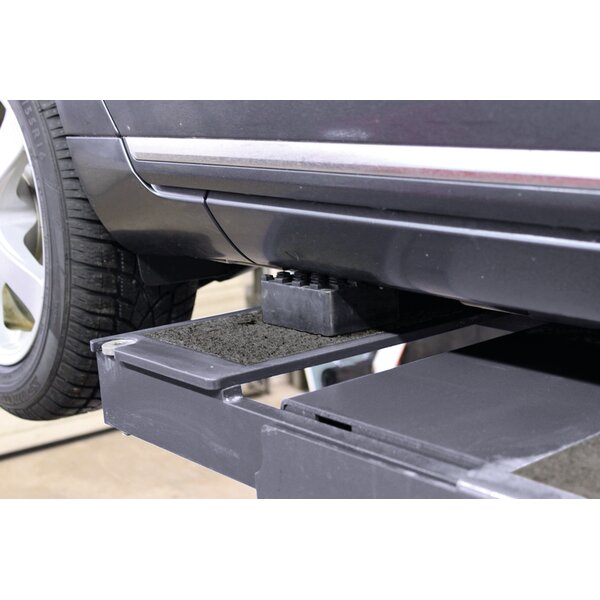

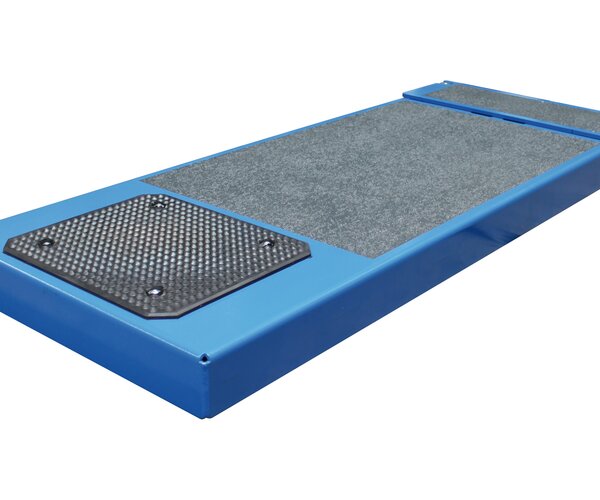

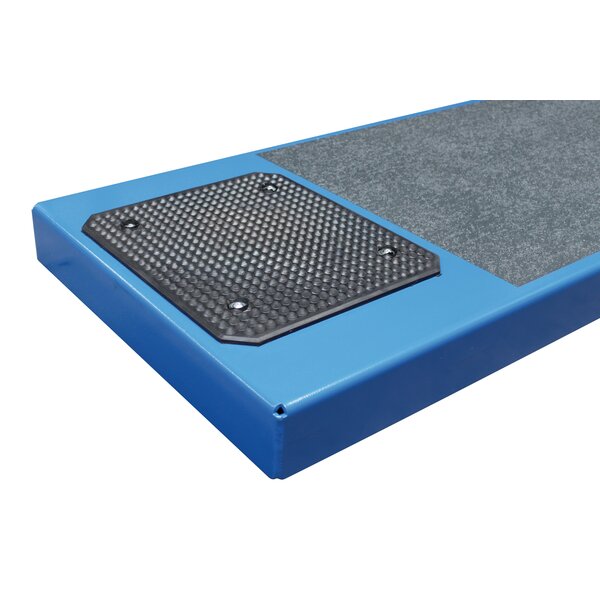

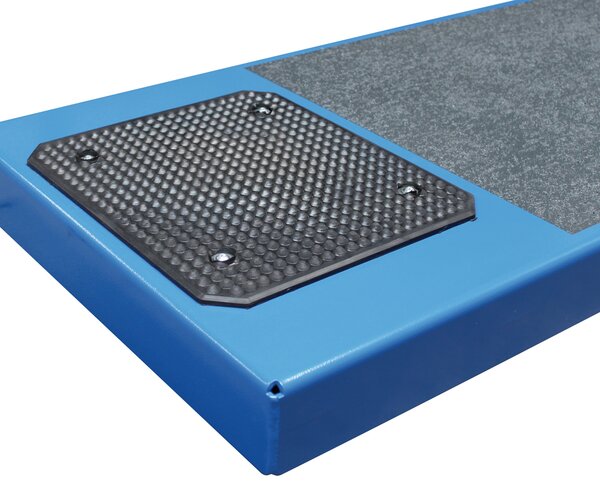

  • Placas de apoyo y tapas alargadoras con revestimiento granular para evitar el deslizamiento del vehículo
  • Doble seguridad mediante dos cilindros redundantes por lateral de tijera
  • No requiere aire comprimido al no necesitar gatillos de seguridad

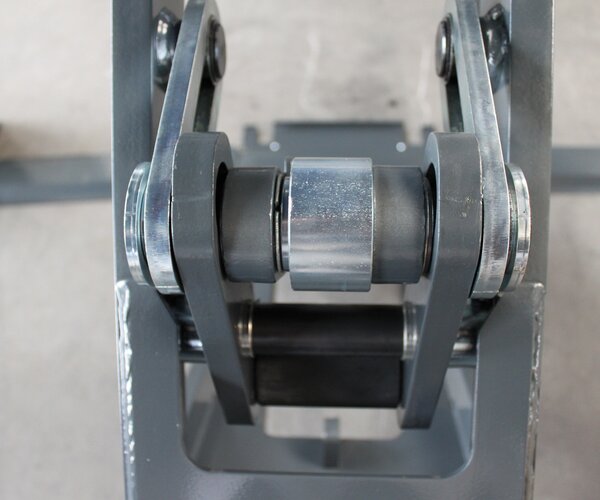

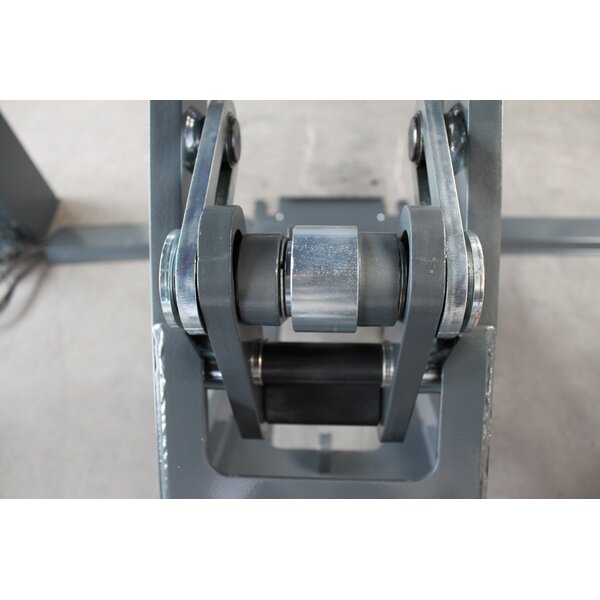

  • Potencia elevadora completa incluso desde el área inferior de la altura de elevación mediante apoyo de salida del cilindro innovador
  • Colocación silenciosa en la posición inferior mediante desacelerador de bajada de serie
  • Arranque suave desde la posición inferior para una colocación cuidadosa en el vehículo

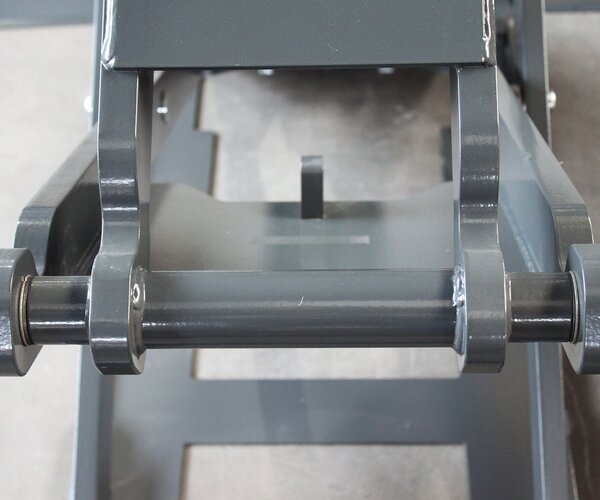

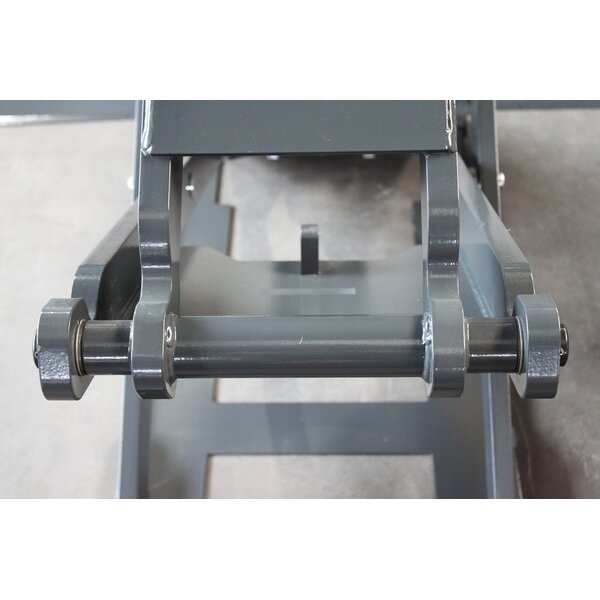

  • Elevada estabilidad lateral gracias a los brazos del elevador bien dimensionados

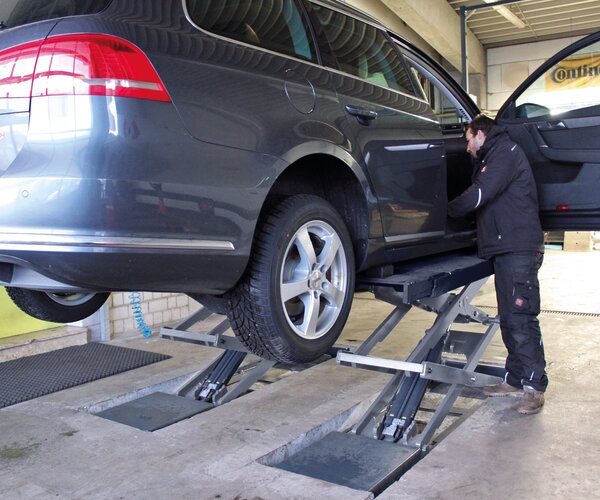

  • Sin sin conexión mecánica entre las dos tijeras y por tanto sin desniveles peligrosos
  • Sencilla funcionalidad de BAJADA DE EMERGENCIA en caso de corte de corriente
  • Pintura recubrimiento en polvo de alta calidad:
    • Gris antracita, RAL 7016 (Placas de apoyo, Bastidor del suelo)
    • Gris ventara, RAL 7040 (Tijeras, Consola de comunicatión)
    • El recubrimiento en polvo de dos capas del bastidor del suelo aumenta la protección anticorrosión

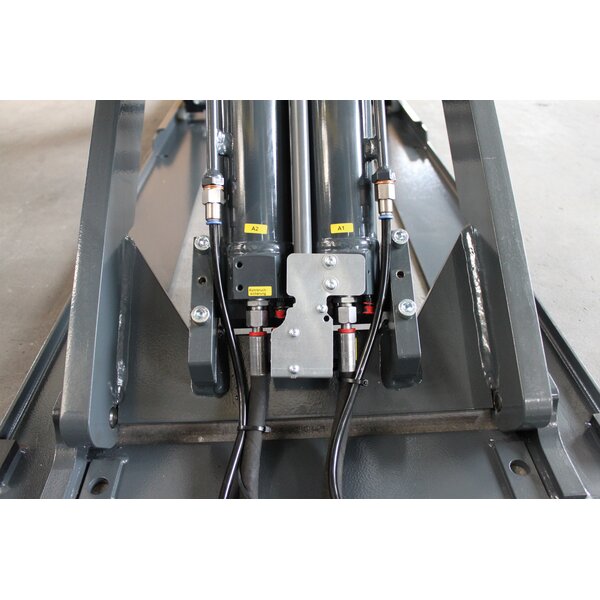

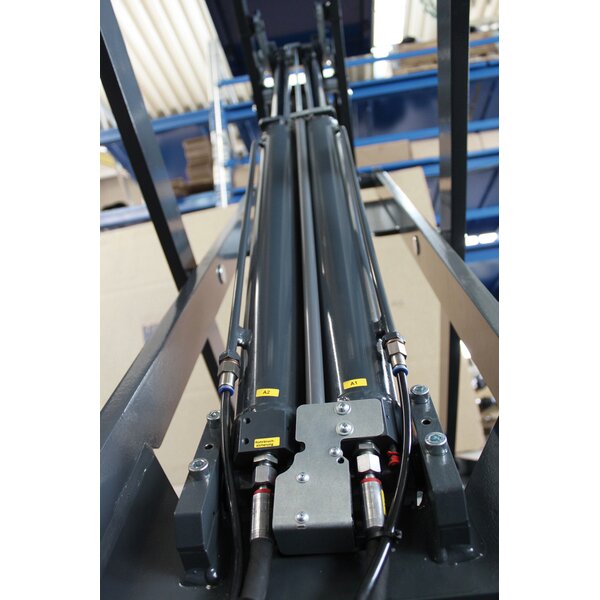

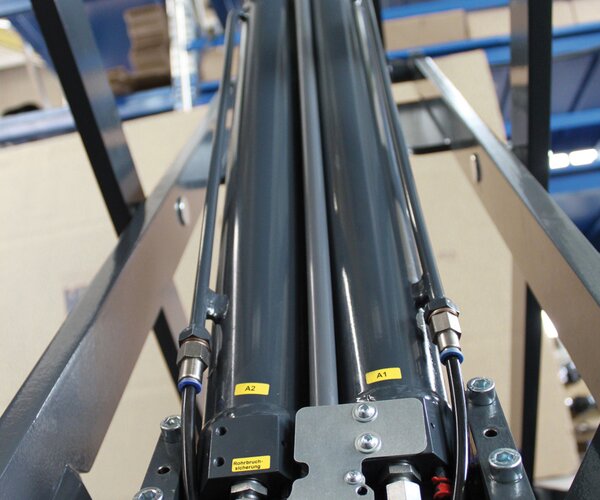

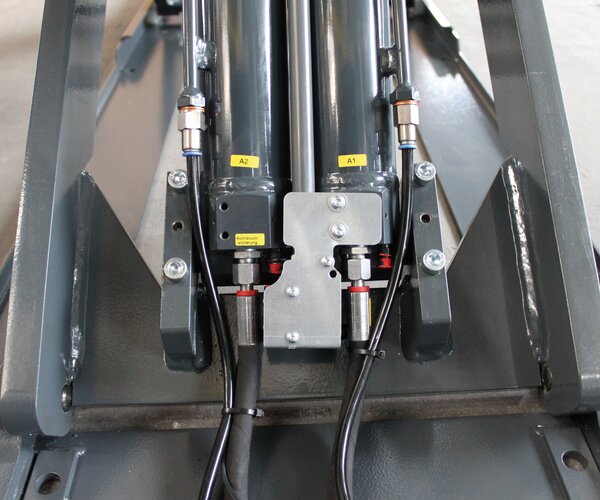

  • Regulación de sincronismo completamente automática de las placas de apoyo y alta seguridad mediante sistema de medición del recorrido de los cilindros ("sistema de medición de recorrido lineal-absoluto")
  • Protección de corte/aplastamiento mediante parada CE


Volumen de suministro:

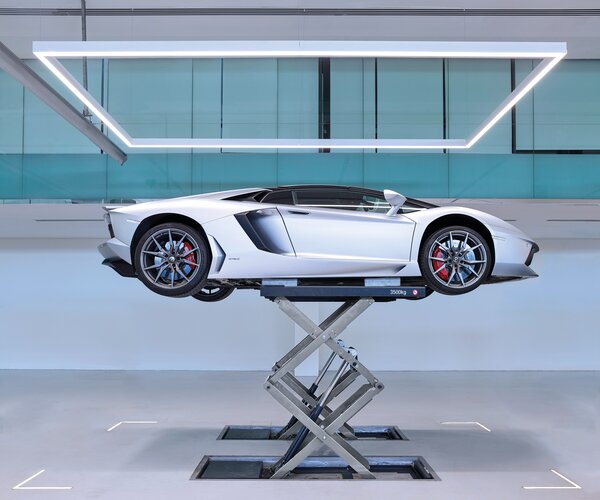

  • Elevador de tijeras dobles, modelo: TWIN F IV 3.5 U
  • Injertos de fundamentación

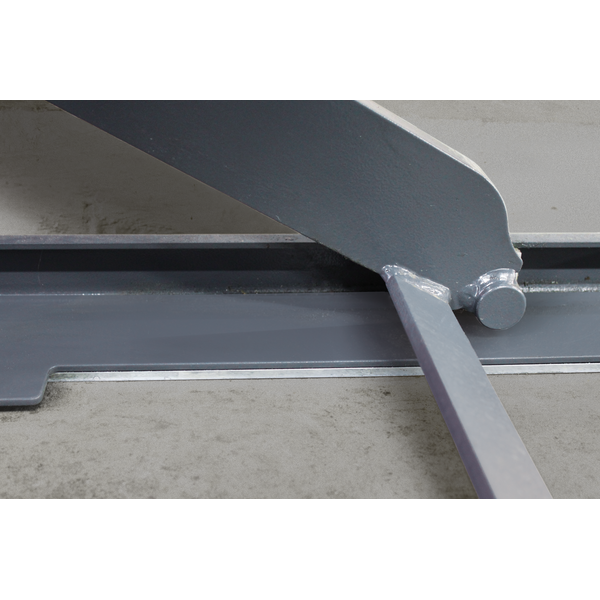

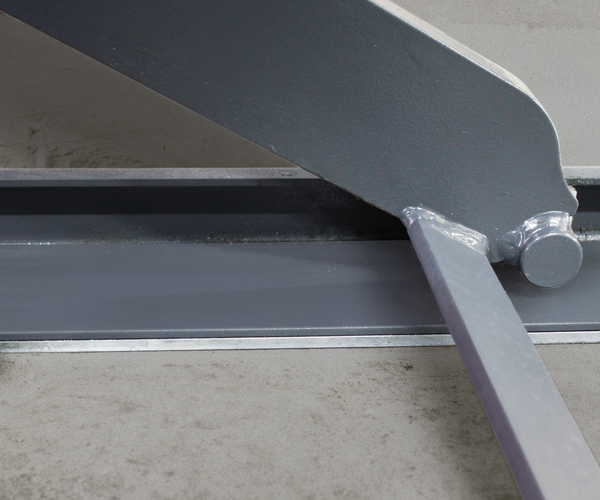

  • Chapas de apoyo galvanizadas en caliente para el bastidor del suelo
  • Pupitre de mando de pie con control y grupo hidráulico
  • Interruptor principal con llave
  • Tubos hidráulicos para distancia de 2 m entre elevador y grupo
  • Manual de instrucciones y libro de inspecciones
  • Declaración de conformidad CE
  • Embalaje de transporte

Descargas

Documentos de venta

Folletos
Ficha Técnica

Documentación técnica

Manuales de instrucciones

Datos técnicos

Datos técnicos:

Capacidad de carga CE3500 kg
Altura de elevación máx. (desde suelo)1815 mm
Tiempo de subida/bajada en función de cargaaprox. 35/35 s
Profundidad de montaje115 mm
Ancho placas de apoyo605 mm
Longitud placas de apoyo1550 - 2100 mm
Ancho total fundamento (recomendado)2000 mm
Potencia motriz2,2 kW
Presión de servicio270 bar
Alimentación de tensión3/N/PE 400 V 50 Hz
Fusible gG16 A
Peso incl. embalajeaprox. 900 kg

  • Dimensiones del embalaje (La x An x Al) 2100 x 760 x 710 mm

Cantidad de aceite hidráulico
(no incluido en el volumen de suministro)aprox. 9 l
