Detalles del producto / volumen de suministro

Descripción:

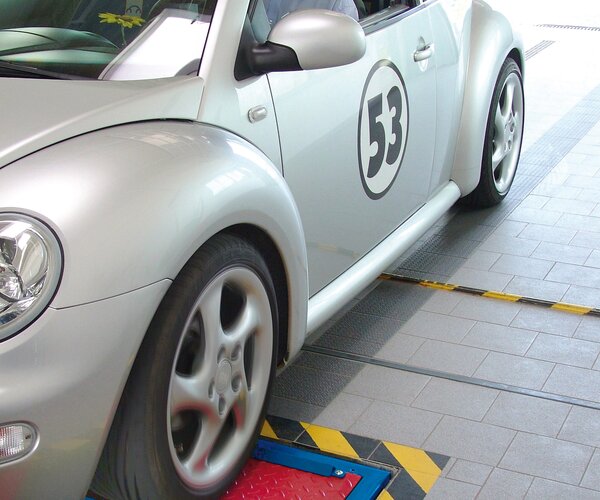

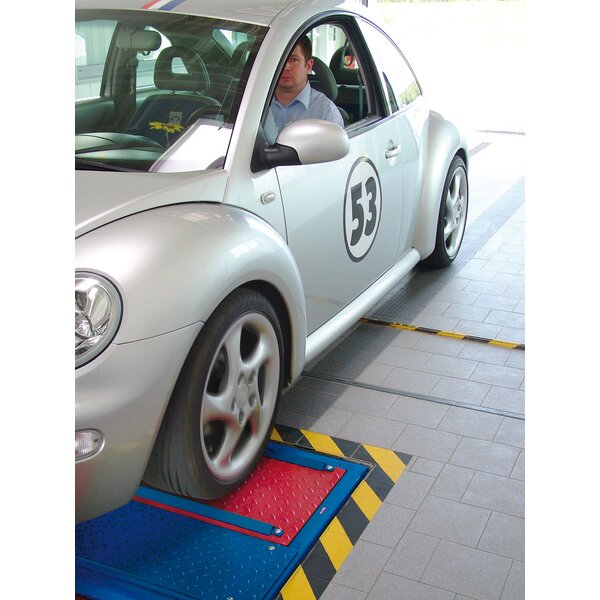

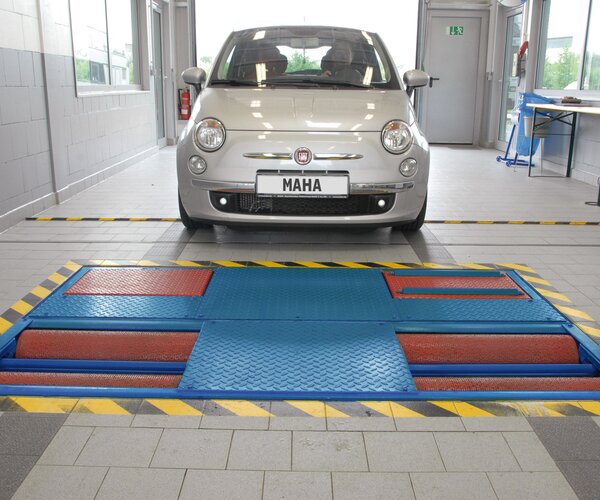

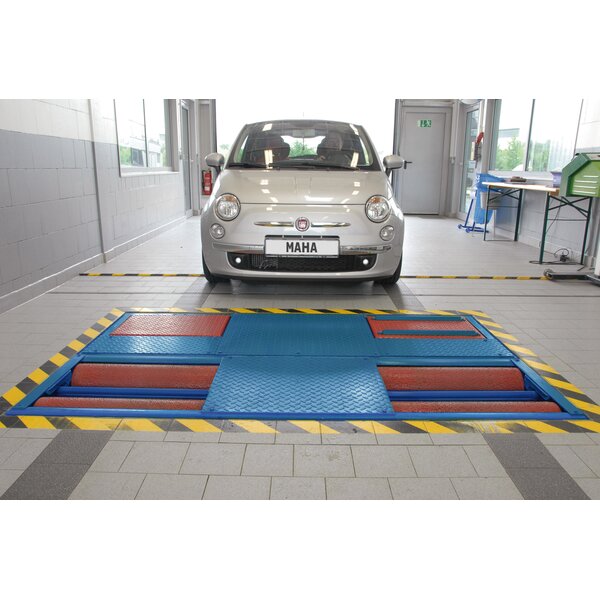

Banco de prueba para amortiguación de ejes para una,
revisión física rápida y precisa de la amortiguación
de ejes para turismos y furgonetas con una carga del
eje de hasta 2,5 t (transitable) y un ancho de vía
máximo de 2 200 mm

Idóneo para el diagnóstico de entrada de turismos y
calles de ensayo PTI

  • Evaluación según la medida de amortiguación
  • Determinación automática del peso axial y total del vehículo con transmisión del peso al frenómetro (opcional)
  • Rutina de prueba totalmente automática con arranque después recibir una carga de más de 60 kg en ambas placas
  • Excitación de las placas con control de frecuencia mediante motores eléctricos para determinar la amplitud de oscilación máxima con posterior evaluación de la amortiguación de eje
  • Funcionalidad de detección de ruidos para localizar interferencias en el vehículo directamente sobre el banco de pruebas (opcional, solo en combinación con EUROSYSTEM)
  • Grupo de suelo en ejecución de construcción de pórtico autoportante

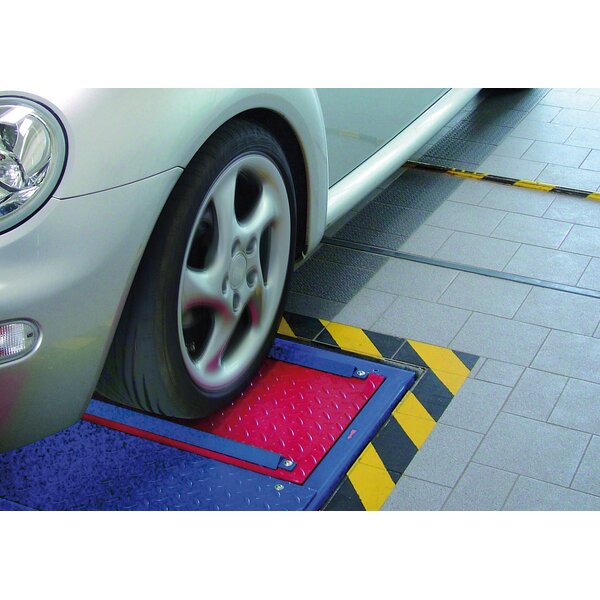

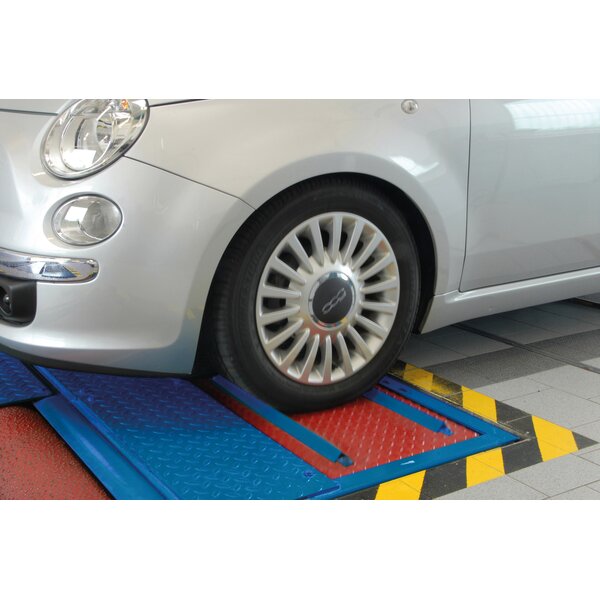

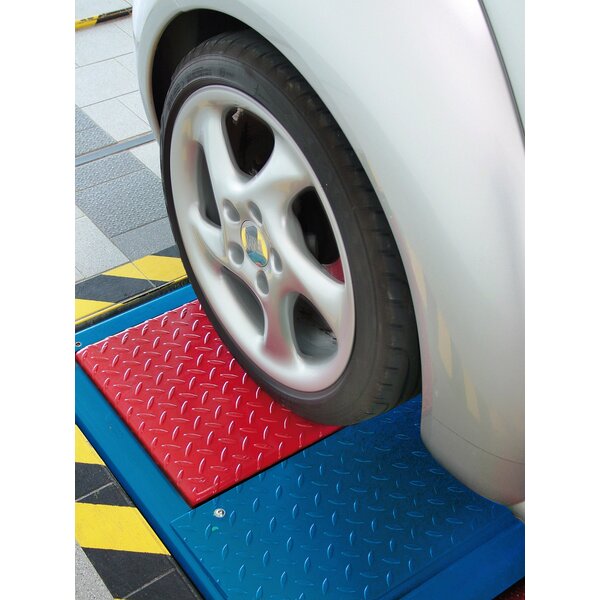

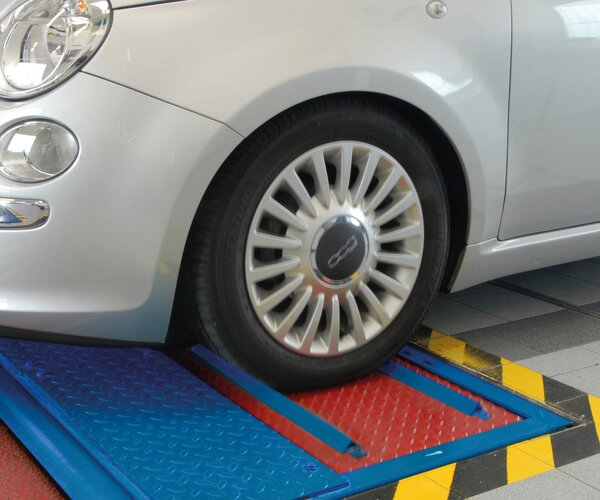

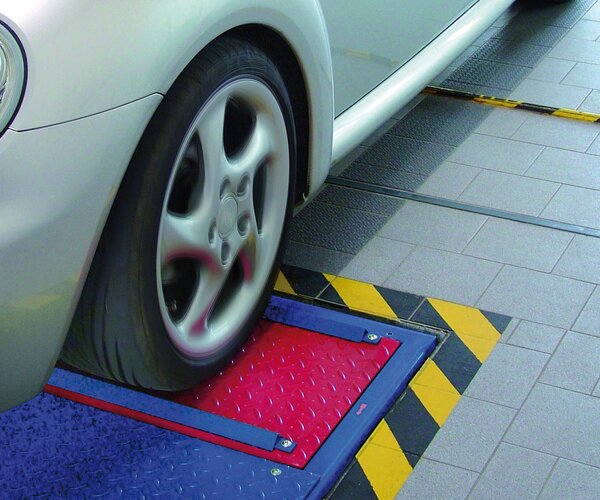

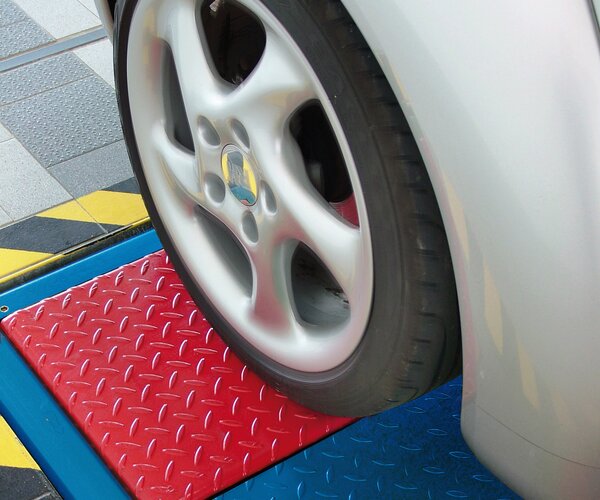

  • Placas de ensayo guiados por paralelogramo, por lo que no se requiere un punto de apoyo de la rueda fijo
  • En combinación con el cliente web CONNECT:

Visualización enel terminal correspondiente (Smartdevice,
PC,) con evaluación en la medida de amortiguación D

  • según Lehr con indicador diferencial y visualización gráfica

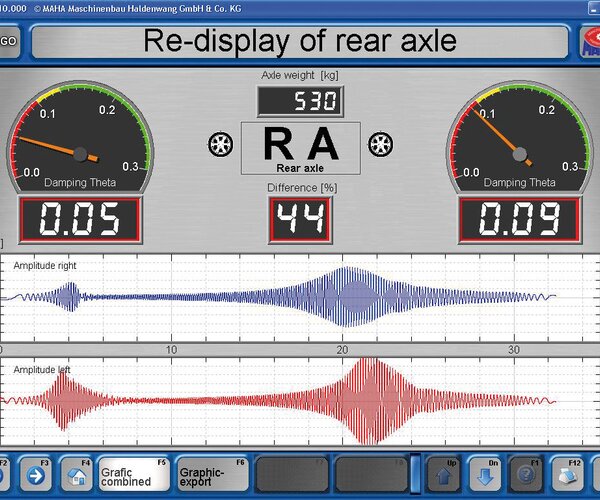

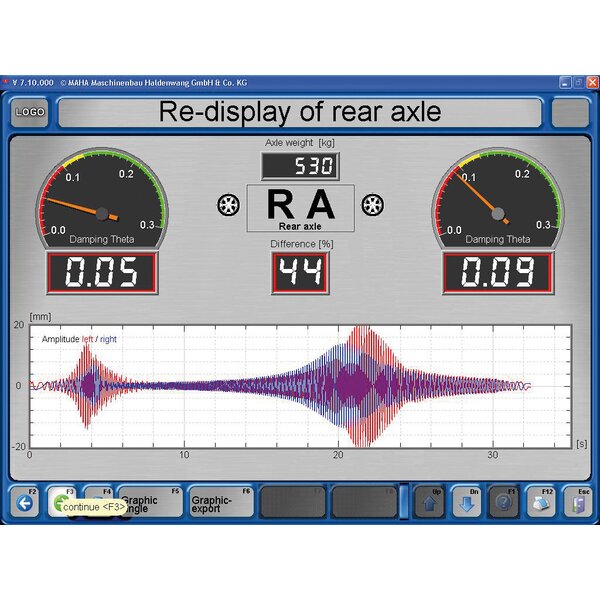

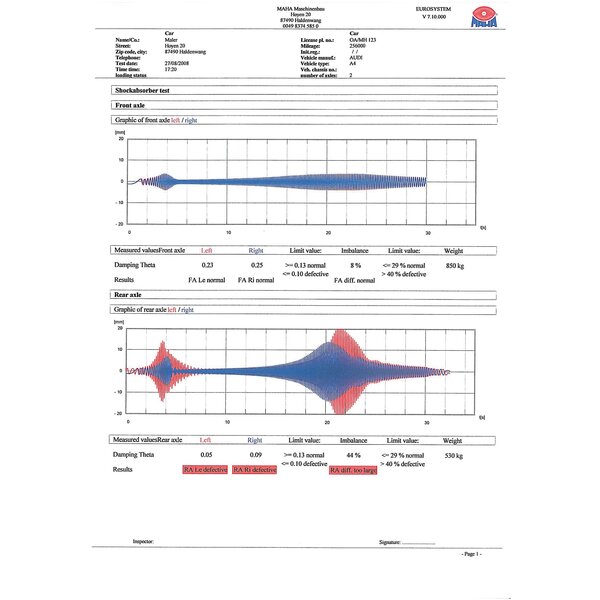

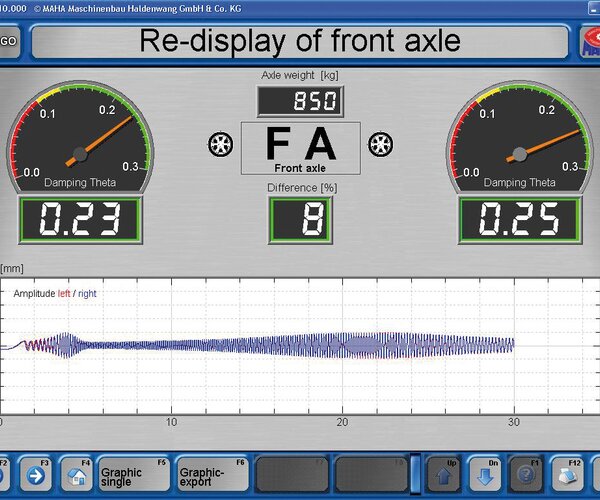

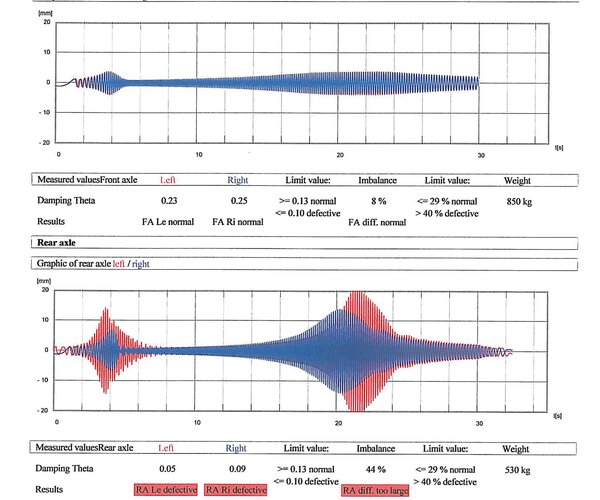

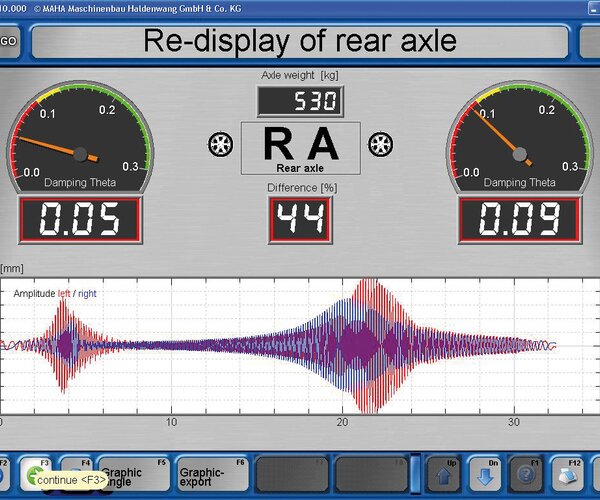

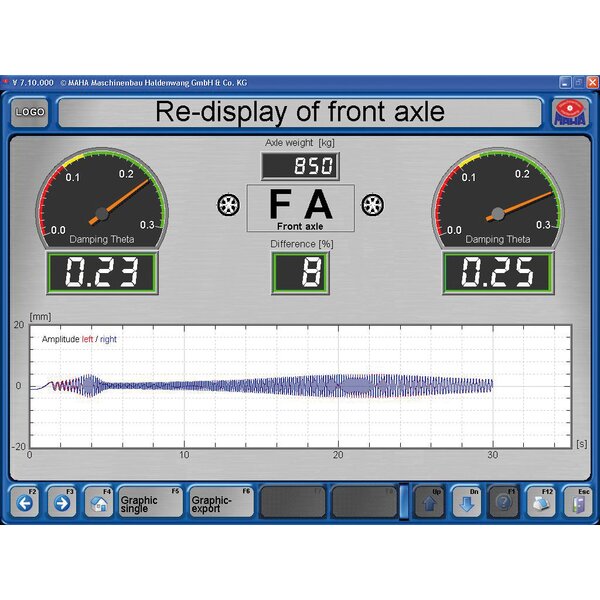

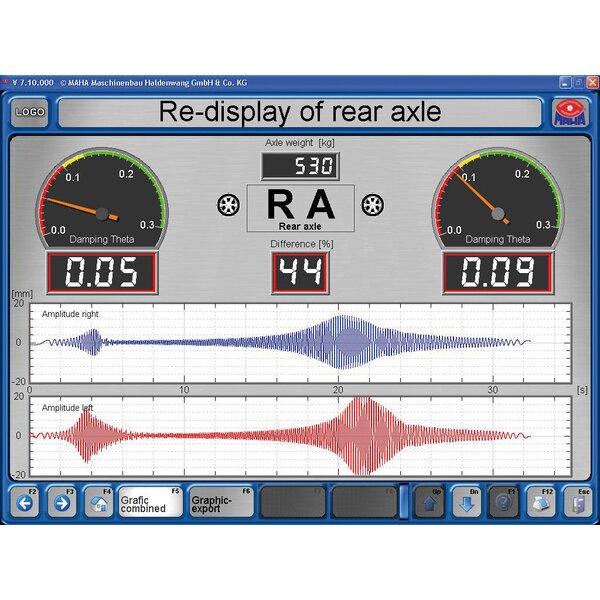

  • En combinación con EUROSYSTEM: Visualización en la pantalla del ordenador con evaluación en la medida de amortiguación Dýÿ con indicación differencial y visualización gráfica


Versión:

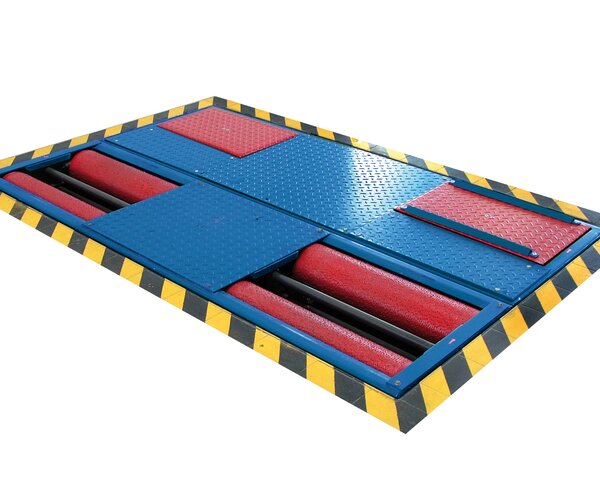

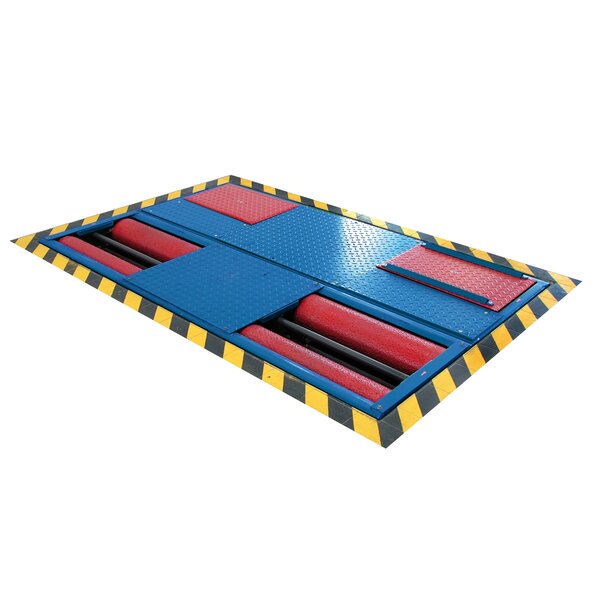

  • Banco de prueba para amortiguación de ejes C W220
  • Grupo de suelo cerrado autoportante (Compact)
  • Pintura con cobertura pulverizada de alta calidad: gris antracita, RAL 7016


Volumen de suministro:

  • Banco de prueba para amortiguación de ejes C_MSD C 2.5 W220 grupo de suelo cerrado
  • Preparado para su conexión a calle de ensayo CONNECT


Descargas

Documentos de venta

Ficha Técnica

Documentación técnica

Manuales de instrucciones

Datos técnicos

Datos técnicos:

Carga axial (comprobable)2200 kg
Carga axial (transitable)2500 kg
Ancho de vía mín.880 mm
Ancho de vía máx.2200 mm
Potencia motriz2 x 1,1 kW
Carrera de excitación6,5 mm
Frecuencia de excitación (regulada)2 - 10 Hz
Elevación de placa máxima70 mm
Indicación de valores de medición
(medida de amortiguación D )0,02 - 0,3 (sin unidades)
Fusible gG16 A
Alimentación de tensión1/N/PE230 V 50/60 Hz
Dimensiones del grupo de suelo
(La x An x Al)280 x 800 x 2320 mm
