Detalles del producto / volumen de suministro

  • Prueba de gases de escape transitoria para la evaluación y medición exactas de los gases de escape de vehículos bajo carga (en conjunto con analizadores de gases de escape de MAHA)
  • Simulación de resistencia al avance para pruebas de gases de escape ASM-5015 y ASM-2525 (Acceleration Simulation Mode) según las especificaciones BAR '97

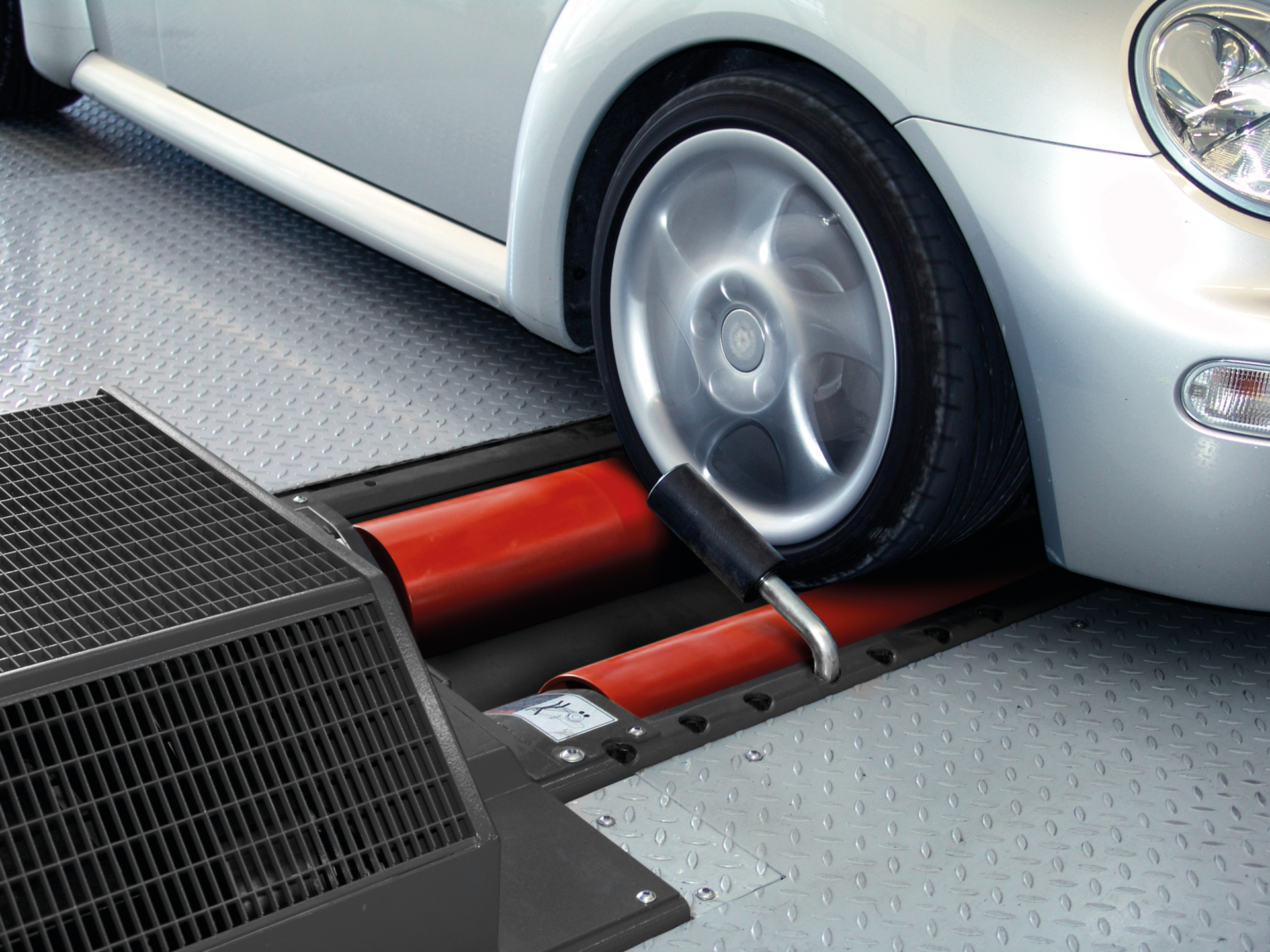

Descripción juego de rodillos y volumen de suministro

  • Bastidor para juego de rodillos cerrado autoportante
  • Instalación sobre suelo con rampas de acceso (opcional)
  • Barrera elevadora neumática
  • Freno eléctrico de corrientes parásitas con disco volante integrado
  • Motor AC incl. electrónica de control y potencia
  • Pintura recubrimiento en polvo de alta calidad: Gris antracita, RAL 7016 (bastidor) Rojo rubí RAL 3003 (rodillos)


Modos de funcionamiento del banco de prueba en conexión con
analizador de gases y/o PC externo:

  • Simulación de resistencia al avance para pruebas de gases de escape ASM-5015 y ASM-2525 (Acceleration Simulation Mode) según las especificaciones BAR '97
  • Simulación de resistencia al avance para pruebas de gases de escape según los ciclos de marcha habituales (Atención: la simulación de masa del vehículo en funcionamiento de empuje está limitada a 2.000 lbs (900 kg).)
  • Determinación y compensación de las pérdidas propias del banco de prueba ('Parasitic Losses') según especificación BAR '97. Aceleración del juego de rodillos con motor AC integrado a aprox. 50 km/h con ejecución posterior de ensayos de rodadura ('Coast-Down').
  • Medición de potencia (potencia de neumático) posible en los modos de funcionamiento:
    • - velocidad constante - fuerza de tracción constante
  • Activación del banco de prueba a través de interfaz serial RS-232 (p. ej. analizador de gases con cumplimiento de la especificación BAR '97 y/o PC externo)

Descargas

Documentos de venta

Ficha Técnica

Datos técnicos

Datos técnicos:

Carga axial2700 kg
Dimensiones juego de rodillos
(LaxAnxAl)3275 x 720 x 270/570 mm
Pesoaprox. 820 kg
Vía mín.740 mm
Vía máx.2440 mm
Diámetro de rodillo217 mm
Masa centrífuga fija mecánica900 kg (2000 lbs)
Alimentación de tensión230 V 50 Hz
Fusible20 A lento
Aire comprimido para barrera de elevación6 - 10 bar
Diámetro mínimo de rueda para prueba450 mm
Dirección de marchabidireccional
Velocidad de prueba máx.160 km/h
Potencia axial máx.50 kW
Potencia de arrastre máx.3000 N
Simulación de la masa del vehículo
Funcionamiento de tracción (aceleración)(6000 lbs) 2700 kg
Funcionamiento de empuje (desaceleración)(2000 lbs) 900 kg
Incremento regulable1 lb
Dimensiones del embalaje (LaxAnxAl)3600 x 750 x 1000 mm
Peso incl. embalajeaprox. 920 kg
