Detalles del producto / volumen de suministro
- Prueba de gases de escape transitoria para la evaluación y medición exactas de los gases de escape de vehículos bajo carga (en conjunto con analizadores de gases de escape de MAHA)
- Simulación de resistencia al avance para pruebas de gases de escape ASM-5015 y ASM-2525 (Acceleration Simulation Mode) según las especificaciones BAR '97

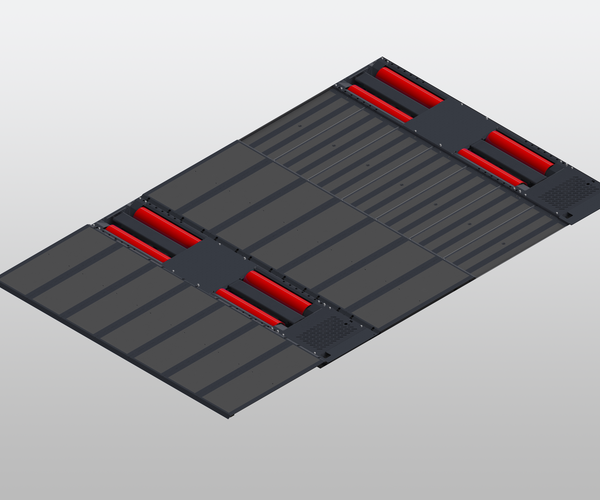

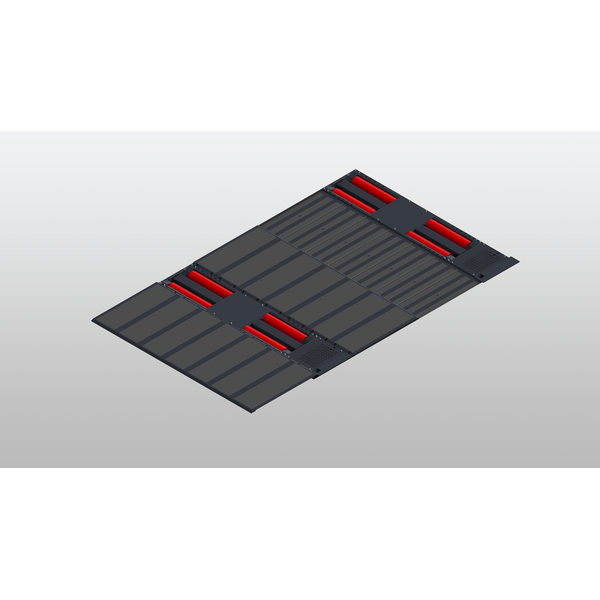

Descripción juego de rodillos y volumen de suministro
- Pupitre de comunicación MCD 2000
- Conrol separado para operación deldesplazamiento de rodillos
- Bastidor para juego de rodillos cerrado autoportante
- 2x juego de rodillos del tipo ASM-BF/1
- Instalación bajo suelo, posibilidad de juego de rodillos 4x4 a ras de suelo, se requiere fundamento
- Barreraelevadora neumática
- Freno eléctrico de corrientes parásitas con disco volante integrado
- Motor AC incl. electrónica de control y potencia
- Placa de cubierta para fundamento (transitable hasta 3 t)
- Pintura recubrimiento en polvo de alta calidad: Gris antracita, RAL 7016 (bastidor) Rojo rubí RAL 3003 (rodillos)
Modos de funcionamiento del banco de prueba en conexión con
analizador de gases y/o PC externo:
- Simulación de resistencia al avance para pruebas de gasesde escape ASM-5015 y ASM-2525 (Acceleration Simulation Mode) según las especificaciones BAR '97
- Simulación de resistencia al avance para pruebas de gases de escape según los ciclos de marcha habituales (Atención: la simulación demasa del vehículo en funcionamiento de empuje está limitada a 2000 lbs (900 kg))
- Determinación y compensación de las pérdidas propias del banco de prueba ('Parasitic Losses') según especificación BAR '97. Aceleración del juego de rodillos con motor AC integrado a aprox. 50 km/h con ejecución posterior de ensayos de rodadura ('Coast-Down').
- Medición de potencia (potencia de neumático) posible en los modos de funcionamiento:
- - velocidad constante - fuerza de tracción constante
- Activación del banco de prueba a través de interfaz serial RS-232 (p. ej. analizador de gases con cumplimiento de la especificación BAR '97 y/o PC externo)
Descripción del desplazamiento de rodillos:
- Desplazamiento del juego de rodillos hidráulico con placas de cubierta y deslizamiento
Datos técnicos
Datos técnicos:
| Carga axial | 2700 kg |
| Dimensiones (LaxAnxAl) | 5660 x 3450 x 800 mm |
| Peso deljuego de rodillos | aprox. 820 kg |
| Longitud por rodillo | 850 mm |
| Vía mín. | 740 mm |
| Vía máx. | 2440 mm |
| Diámetro de rodillo | 217 mm |
| Distancia entre rodillos | 444 mm |
| Desplazamiento | 1300 mm |
| Distancia axial | 2200 - 3500 mm |
| Masa centrífuga fija mecánica | 900 kg (2000 lbs) |
| Alimentación de tensión | 230 V 50 Hz |
| Fusible | 20 A lento |
| Aire comprimido para barrera de elevación | 6 - 10 bar |
| Diámetro mínimo de rueda para prueba | 450 mm |
| Velocidad de prueba máx. | 160 km/h |
| Potencia axial máx. | 50 kW |
| Potencia de arrastre máx. | 3000 N |
| Dimensiones del embalaje (LaxAnxAl) | 3600 x 850 x 1000 mm |
| Peso incl. embalaje | aprox. 920 kg |
Datos técnicos del desplazamiento del juego de rodillos:
| Distancia entre ejes min./max. | 2200 / 3500 mm |
| Peso incl. embalaje | aprox. 1550 kg |
| Dimensiones del embalaje (LaxAnxAl) | 4100 x 1650 x 1000 mm |
