Detalles del producto / volumen de suministro
- sobre suelo -
Descripción:

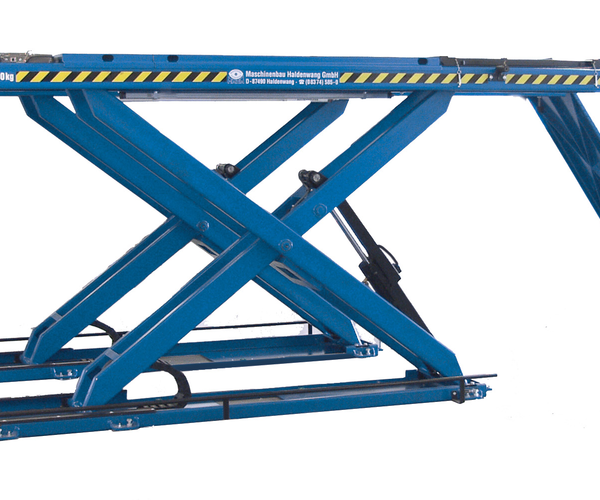

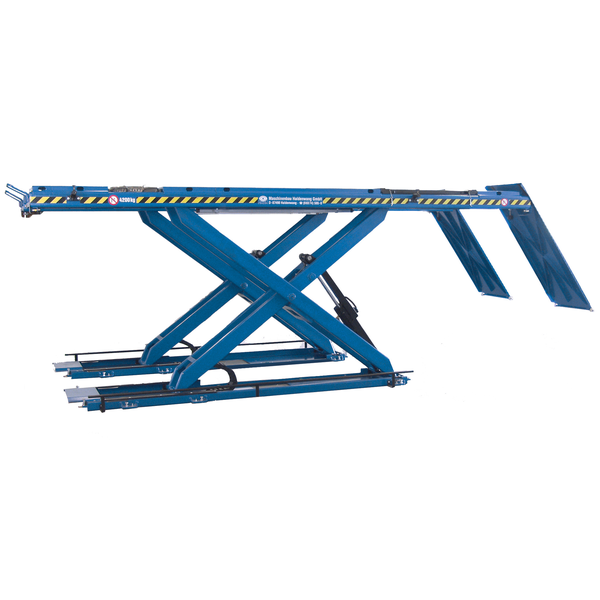

- Elevador de tijeras para instalación sobre suelo
- Construcción robusta y probada, para un gran volumen de vehículos y una larga vida útil
- Elevada estabilidad lateral y resistencia a la flexión, y por tanto también ideal para una medición precisa de bastidores
- Plataformas con rieles ya integrados preequipadas para elevador de ejes
- Trinquetes y fijadores como dispositivo de seguridad adicional
- Cables y tubos hidráulicos instalados de forma especialmente protegida dentro de los tubos de las tijeras
- Las alturas de elevación grandes 2,1 m facilitan los trabajos de reparación y la accesibilidad
- Funcionalidad de BAJADA DE EMERGENCIA en caso de corte de corriente
- Tratamiento anticorrosión adicional en las zonas de engrapado y sellado de los huecos
- Pintura recubrimiento en polvo de alta calidad:
- Gris antracita, RAL 7016 (Plataforma, Placas de compensation, Rampas de acceso, Bastidor del suelo)
- Gris ventara, RAL 7040 (Tijeras, Consola de comunicatión)
- Regulación de sincronismo completamente automática de las plataformas y del elevador de ruedas libres
- El sistema de medición de recorrido, libre de mantenimiento e integrado en los cilindros de elevación, (sistema de medición de recorrido lineal-absoluto) hace prescindibles las barreras de luz para monitorizar la sincronización y los interruptores eléctricos para detectar la altura de elevación
- Alta seguridad mediante parada inmediata en caso de chocar (en un lado) con un obstáculo con una diferencia de altura mínima
- Protección de corte/aplastamiento mediante parada CE
- Parada automática durante la elevaciónal alcanzar la altura deseada mediante punto de parada individualmente programable
- Teclado de membrana robusto
- Gatillo doble (opcional) para la medición de bastidores que ofrece una estabilidad mejorada de las tijeras (no posible
en combinación con elevador de ruedas libres)
- Reducción de los tiempos de subida/bajada (opcional)
Volumen de suministro:
- Elevador de tijeras, modelo: DUO CM 5.0 A
- Pupitre de mando con control y grupo hidráulico
- Interruptor principal con llave
- Chapas protectoras para cables y tubos hidráulicos
- 2 rampas de acceso largas, 2 arcos de seguridad
- 2 acoplamientos rápidos de aire comprimido en las plataformas
- 8 lazos de cable como ayuda de transporte
- Manual deinstrucciones y libro de inspecciones
- Declaración de conformidad CE
- Embalaje de transporte
Descargas
Documentos de venta
Folletos | ||
---|---|---|
Folleto MAHA DUO
|
||
Folleto (Versión para imprimir) MAHA DUO print
|
Ficha Técnica | ||
---|---|---|
Ficha técnica DUO CM 5.0 A
|
||
Ficha técnica (Versión para imprimir) DUO CM 5.0 A
|
Documentación técnica
Manuales de instrucciones | ||
---|---|---|
Manual de instrucciones DUO CM
|
Datos técnicos
Datos técnicos:
Capacidad de carga CE | 5000 kg |
Capacidad de carga CE con elevador de ruedas libras 5000 kg | |
Altura elevación máx. | 2140 mm |
Recorrido de elevación | 1850 mm |
Tiempo de subida/bajada | |
en función de la carga | aprox. 50/40 s |
Dimensiones totales (La x An x Al) | 6800 x 2210 x 290 mm |
Altura de paso (sin accesorios) | 290 mm |
Dimensiones plataforma (La x An x Al) | 5200 x 630 x 176 mm |
Potencia motriz | 2,5 kW |
Presión deservicio | 190 bar |
Alimentación de tensión | 3/N/PE 400 V 50 Hz |
Fusible gG | 16 A |
Peso | 3000 kg |
Peso incl. embalaje | 3200 kg |
- Dimensiones del embalaje (La x An x Al) 5300 x 800 x 800 mm
Cantidad de aceite hidráulico | |
(no incluido en el volumen de suministro) | 40 l |
